【重錘式料位計，博海】主要技術指標
1傳感器
測量范圍：0～40m（特殊規格可協商）
測量精度：±3cm
測量溫度：600℃
重復性： ±1％
分辨率： ±3cm
探測速度：0.15m/s
測量帶： φ2不銹鋼鋼絲繩
重錘重量：1Kg
2.控制顯示儀表
電源電壓：220VAC±10％ 50Hz±1Hz
功 耗： 靜止時 5W 運動時 55W
數字顯示：0～40（m）
電流輸出：4～20mA
輸出信號精度：±0.1％
定時時間：1～6999分鐘（或按用戶要求定）
與傳感器最大距離：0.5km
外形尺寸：高155×寬80×長135
開孔尺寸：高（150+1）×寬（75+1）
【重錘式料位計，博海】工作原理

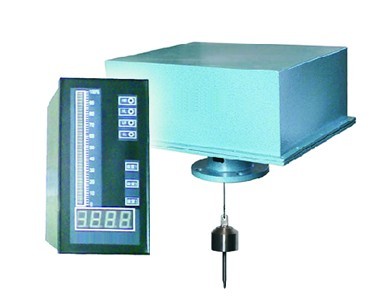

安裝在料倉頂部的料位計傳感器的探測過程由控制顯示儀表發出的信號控制。傳感器由可逆電機,靈敏杠桿等組成。
當傳感器接到探測命令時：電機正轉，經減速后帶動繞線筒轉動，使鋼絲繩下放，帶動重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使微動開關接觸，控制顯示器得到該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。
在此過程中，控制顯示儀表通過檢測繞線筒的轉數計算出重錘從倉底到料面間的距離，在面板上進行數字顯示，并在后面板端子上輸出4~20mA電流信號。
重錘料位計可用來測量粉狀、顆粒狀及塊狀固體物料料倉的料位，使用戶可靠地掌握料倉中的料位。
