磁粉離合器及製動器:
構造及工作原理 磁粉離合器及製動器是由傳動單元(輸入軸)和從動單元(輸出軸)合並而成。在兩組單元之間 的空間，填有微粒狀的磁粉(體積大約40微米) 。顯示高磁化效應的磁性鐵粒子當磁性線圈 不導電時，轉矩不會從傳動軸傳導於從動軸。但如將線圈磁通，就由於磁力的作用而吸引磁粉產生硬 化現象。在連續滑動之間會把轉矩傳達。磁粉製動器的內部結構及工作原理，大致上與磁粉離合器近似，亦擁有相同的優點。但需要注意 一點，就是基本用法上，兩者是有一定的分別。至於用戶選用那一類產品，則要視乎不同生產線的需要。 三菱磁粉離合器及製動器可分為伸出軸式及空心軸式兩種。一般而言，空心軸式的體積較小，而所需磁化力(磁動力)亦比伸出軸式為小。但是由於空心軸式的磁性線圈是藏 在傳動組件上，所以需要通過滑環電刷磁通線圈。相反，在伸出軸式離合器或製動器，磁性線圈與傳動單元之間有小空隙，所以需求較大的磁化力。因此線圈及機身體積亦相對增大,但所需輸入軸的飛輪矩亦相應減小。
型號 *轉矩 (Nm)
ZKB-0.06YN 0.6
ZKB-0.3YN 3
ZKB-0.6YN 6
ZKB-1.2XN 12
ZKB-2.5XN 25
ZKB-5XN 50
ZKB-10XN 100
ZKB-20XN 200
ZKB-40XN 400

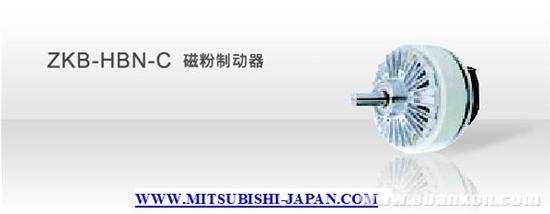

ZKB-2.5HBN/HBN-C 25
ZKB-5HBN/HBN-C 50
ZKB-10HBN/HBN-C 100
ZKB-20HBN/HBN-C 200
ZKB-40HBN 400
ZKB-2.5WN 25
ZKB-5WN 50
ZKB-10WN 100
ZKB-20WN 200
ZKB-40WN 400
