細分?jǐn)?shù)
|
1
|
2
|
4
|
5
|
8
|
10
|
20
|
25
|
40
|
50
|
100
|
200
|
200
|
200
|
200
|
200
|
D0
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
D1
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
D2
|
ON
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
ON
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
D3
|
ON
|
ON
|
ON
|
ON
|
ON
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
D4
|
ON, 雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
|
|||||||||||||||
OFF, 單脈沖：PU為步進脈沖信號，DR為方向控制信號
|
||||||||||||||||
細分?jǐn)?shù)
|
1
|
2
|
4
|
8
|
16
|
32
|
64
|
128
|
D0
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
D1
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
D2
|
ON
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
D3
|
無效
|
|||||||
D4
|
ON, 雙脈沖：PU為正向步進脈沖信號，DR反向步進脈沖信號
|
|||||||
OFF, 單脈沖：PU為步進脈沖信號，DR為方向控制信號
|
||||||||

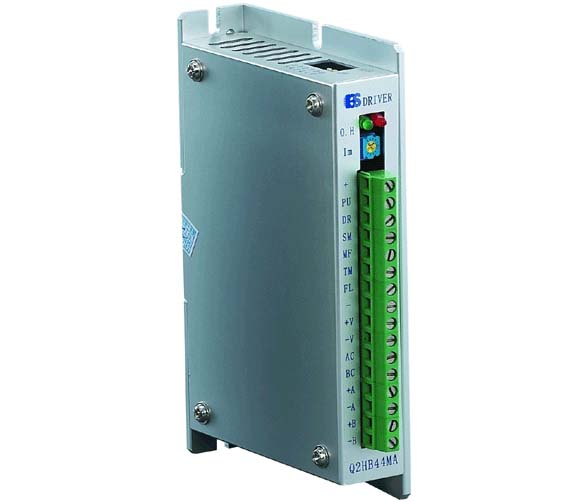

標記符號
|
功能
|
注釋
|
O.H
|
故障指示燈
|
過熱保護時紅色發光管點亮
|
TM
|
工作指示燈
|
TM信號有效時，綠色指示燈點亮
|
Im
|
電機線圈電流設定電位器
|
調整電機相電流，逆時針減小，順時針增大
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
|
PU
|
D4=OFF，PU為步進脈沖信號
|
下降沿有效，每當脈沖由高變低時電機走一步。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
D4=ON，PU為正向步進脈沖信號
|
||
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
|
DR
|
D4=OFF，DR為方向控制信號
|
用于改變電機轉向。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
D4=ON，DR為反向步進脈沖信號
|
||
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
|
MF
|
電機釋放信號
|
有效（低電平）時關斷電機線圈電流，驅動器停止工作，電機處于自由狀態
|
+
|
原點輸出光電隔離正端
|
電機線圈通電位于原點置為有效（B、-A通電）；光電隔離輸出（高電平）
|
TM
|
原點輸出信號光電隔離負端
|
+端接輸出信號限流電阻，TM接輸出地。最大驅動電流50mA，最高電壓50V
|
+V
|
電源正極
|
DC12-40V
|
-V
|
電源負極
|
|
AC、BC
|
電機接線
|
 |
+A、-A
|
||
+B、-B
|
