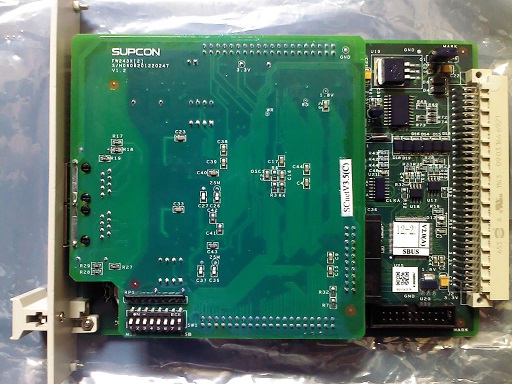

主控卡XP243X上的地址撥碼開關SW1用來設置主控卡在SCnet網絡中的IP地址。SW1撥碼開關共有8位，分別用數字1～8表示。1～8位為地址撥碼開關，用于設置主控卡的主機地址?？稍O(shè)置地址范圍為：2～127（目前軟件支持的地址范圍為2~63）。地址編碼方式遵循8421的二進制碼的原則，位1表示高位，位8表示低位，開關撥成ON狀態時代表該位二進制碼為1，開關撥成OFF狀態時代表該位二進制碼為0。XP243X地址設置見表 2-2。SW1撥碼開關的1位必須設置成OFF狀態。
掉電保護措施：
地址撥碼開關左邊有一個鈕扣電池槽，用于安裝后備電池。電池應選用CR2032、3V、220mA的鋰電池。
后備電池安裝：
1） 戴上防靜電手腕；
2） 取出主控卡，平放在桌面上；
3） 將鋰電池正極朝上放入到電池槽中；
4） 用螺絲刀按壓電池上方，使電池被電池槽中的卡口卡牢。
