模擬電壓輸入模塊（窄帶）

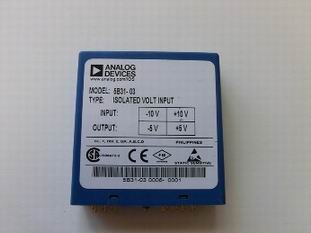

每一 5B30 和 5B31 電壓輸入模塊提供單通道模擬輸入，經濾波、隔離、放大并轉換成高電平模擬電壓輸出。
這一電壓輸出是由邏輯開關控制的，可使這些模塊無需外部多路復用器便可共享公共模擬總線。
5B模塊設計具有完全隔離的計算機側電路，可從電源公共端，引腳16浮動至±50V 。這種完全隔離意味著輸出開關的正常運行不需要I/O 公共端和電源公共端之間的連接。如果需要，只要將引腳 (Read-Enable pin)與引腳19(I/O Common)連接，輸出開關便可連續接通。
信號濾波采用六極濾波器進行，在60Hz提供95dB， 50Hz提供90dB 的常模抑制。這一濾波器的兩極在隔離安全柵的現場一側，另外四極在計算機一側。
現場側經初步濾波之后，輸入信號由適當?shù)臄夭娐窋夭?。采用變壓器耦合提供隔離，再使用專利技術抑制共模尖脈沖或浪涌的傳輸。模塊采用+5VDC，±5%.供電。
在5B30 和5B31 模塊上的特殊輸入電路可保護模塊免受 40VAC以內的電源線電壓的意外連接所造成的危險。
型號 輸入量程 輸出范圍
5B
5B
5B
5B
5B
5B
5B
5B
5B31-09 -40v--+40v -5v--+5v或-10v--+10v
5B
