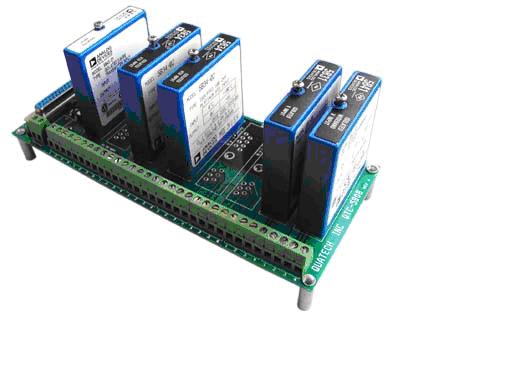

線性4-線RTD輸入模塊
在需要很高精度的RTD溫度測量應用中，5B35 4-線RTD模塊比3-線測量技術具有明顯的優(yōu)點。5B35只測量RTD兩端的電壓下降，幾乎可以完全不計RTD導線的電阻或長度。SCM5B34 3-線RT
模塊提供了導線電阻補償，但要求導線的電阻相等，而5B35不需要導線電阻匹配。
5B35 RTD輸入模塊有一RTD 輸入通道，將信號濾波、隔離、放大、線性處理并轉換成高電平模擬電壓輸出。這一電壓輸出由邏輯開關控制，可讓這些模塊無需外部多路轉換器即可共享公用模擬總線。
SCM5B模塊的設計是在計算機側電路完全隔離的，可以從電源公共端(引腳16)浮動±50V。這種完全隔離表明輸出開關的正常工作在I/O公共端和電源公共端之間不需要連接。如果希望連接，只要把引腳 (Read Enable pin)，與I/O公共端(引19)連接，輸出開關便可連續(xù)接通。
由模塊內部的精密電流源為RTD提供激勵。在兩根導線上具有激勵電流，這兩根導線與兩根輸入信號測量導線分開。輸入信號導線中無激勵電流流過，這樣使RTD測量與導線電阻完全無關。激勵電流是非常小的(100Ω鉑絲和1 0Ω鎳絲為0. 5mA,而10Ω 銅絲為1.0 mA)從而使RTD自熱減至最小。
用六極濾波器進行信號濾波，在60Hz可提供95dB的常模抑制，而50Hz為90dB。這一濾波器的兩極在隔離安全柵的現(xiàn)場側，而另外四極在計算機一側?，F(xiàn)場側初步濾波之后，輸入信號由專有的斬波電路斬波。由變壓器耦合提供隔離，再使用專有技術抑制共模尖脈沖或浪涌的傳輸。模塊由 +5VDC, ±5%供電。
5B35模塊上專用的輸入電路可保護 40VAC電源線路電壓的意外連接。
線性2或3線RTD輸入模塊（0至+5V輸出 4Hz帶寬）
型號 類型 輸入量程 輸出范圍
5B34-01 100Ω Pt -100°至+100° 0v—+5v或0v—+10v
5B34-02 100Ω Pt 0°至+100° 0v—+5v或0v—+10v
5B34-03 100Ω Pt 0°至+200° 0v—+5v或0v—+10v
5B34-04 100Ω Pt 0°至+600° 0v—+5v或0v—+10v
5B34-05 100Ω Pt -100°至+200° 0v—+5v或0v—+10v
5B
5B
5B
5B34N01 120Ω Ni 0°至+160° 0v—+5v或0v—+10v
