主要特征
OCD-DPC1B-1213-C100-編碼器
緊湊牢固適合重工業
認證: Profibus 貿易協會, CE
接口: Profibus-DP
殼體: φ58mm
軸徑: 實心軸φ6,φ10 mm
空心軸φ15 mm
單圈分辨率: 最大16位
圈數: 最大14位
編碼: 二進制
機械結構
OCD-DPC1B-1213-C100-編碼器
鋁制法蘭和殼體
不銹鋼主軸
精密滾珠軸承, 密封
光柵盤由堅韌耐高溫塑料制成
可編程參數
OCD-DPC1B-1213-C100-編碼器
旋轉方向(反相)
每轉脈沖數
總分辨率
軟件限位開關
預置值
速率輸出
速率時基
電氣特性
OCD-DPC1B-1213-C100-編碼器
連接帽兩處LED狀態顯示
不受溫度影響的IR光接受器陣列
反極性保護
過壓保護
4億寫入周期

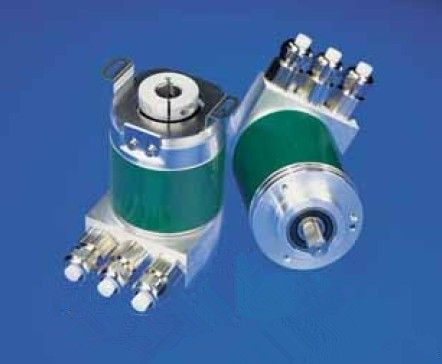

FRABA絕對式編碼器OCD-DPC1B-1213-C100-編碼器
PROFIBUS-DP
技術參數
電氣參數
OCD-DPC1B-1213-C100-編碼器
供電電壓 |
10-30VDC(絕對限制) |
電流損耗 |
最大2.5瓦 |
電磁兼容性 |
符合EN 50 081-2, EN61000-6-2 |
總線連接 |
線驅動, 光隔離 |
傳輸率 |
最大12 MBaud |
精度 |
±1/2LSB(12位) ，±2LSB(16位) |
LSB輸出頻率 |
最大800kHz(有效編碼) |
電氣壽命 |
>105h |
裝置地址 |
可通過連接帽旋轉開關設置 |
機械參數
OCD-DPC1B-1213-C100-編碼器
殼體 |
鋁制/不銹鋼 |
||
壽命 |
1,000轉/分轉速時大于105小時 |
||
轉動慣量 |
≈50gcm2 |
||
每分轉數 |
6,000轉/12,000轉(持續) |
||
震動(EN 60068-2-27) |
≤100g(半正弦, 6ms) |
||
永久震動(EN 60068-2-29) |
≤10g(半正弦, 16ms) |
||
振動(EN 60068-2-6) |
≤10g(10Hz…1,000Hz) |
||
重量, 單圈 |
≈550g |
||
重量, 多圈 |
≈600g |
||
主軸負載 |
軸向40N, 徑向110N |
||
啟動力矩 |
≤3Ncm |
||
安裝法蘭 |
同步(S) |
夾具(C) |
空心軸(B) |
主軸直徑 |
6mm/10mm |
10mm |
15mm |
主軸長度 |
10mm/20mm |
20mm |
15mm/30mm |
環境參數
工作溫度 |
-40…+85°C |
儲存溫度 |
-40…+85°C |
濕度 |
98%(無液體狀態) |
防護等級(EN 60529) |
|
殼體部分 |
IP65 |
主軸部分 |
IP64/66 |
