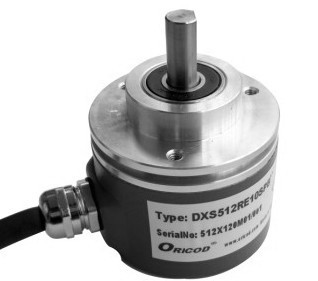

DX*58/***P**系列多（單）圈絕對值旋轉編碼器 |
訂貨型號代碼Ordering lnbation
|
l 采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。 l 單圈分辨率最高可達65535（16位），圈最高可達4096（12位）。 l 二進制\格雷碼8～16位，格雷余碼180、360、720可選 。 l 并行推挽輸出，正邏輯（負邏輯可選），可連接各種設備、 l 寬工作電壓，極低的耗電流。 l 夾緊法蘭、同步法蘭或盲孔軸套，國際標準外形結構。 l 外部置位線設定預設位置，安裝方便，無需找零。 |
標準型 |
DXM58/***P*(多圈) |
DXS58/***PG*(單圈) |
|
特性參數 |
|
||
工作電壓 |
10-30Vdc(5Vdc可定制） |
10-30Vdc(5Vdc可定制） |
|
消耗電流 |
每位<40mA(24Vdc) |
每位<40mA(24Vdc) |
|
輸出信號 |
并行推挽輸出型 高電平有效(并行輸出電壓值可靈活設定) |
并行推挽輸出型 高電平有效(并行輸出電壓值可靈活設定) |
|
編碼方式 |
格雷碼（或格雷余碼，純二進制碼） |
格雷碼（或格余雷，純二進制碼） |
|
分辨率 |
最大8192/FS |
最大65536/FS |
|
連續圈數 |
最高4096 |
無 |
|
重復精度 |
重復性±2BIT（實際精度與安裝精度、軸同心度有關） |
16位時小于20BIT |
|
輸入信號 |
KVCC并行輸出基準電壓，輸出壓降<2V |
KVCC并行輸出基準電壓，輸出壓降<2V |
|
振動沖擊 |
20g，10～2000Hz； |
20g，10～2000Hz； |
|
工作溫度 |
-25～80℃ |
-25～80℃ |
|
儲存溫度 |
-40～80℃ |
-40～80℃ |
|
防護等級 |
外殼IP67 轉軸IP65 |
外殼IP67 轉軸IP65 |
|
允許轉速 |
2400轉/分 |
2400轉/分 |
|
連接電纜 |
1米屏蔽電纜 （其他規格可定做） |
1米屏蔽電纜 （其他規格可定做） |
|
外形結構 |
58mm外徑，實心軸，盲孔軸 |
58mm外徑，實心軸，盲孔軸 |
|
接線說明：
輸出接口（以說明書為準） |
典型應用： |
||||||||
電纜輸出 |
|
插針輸出 |
|||||||
電纜顏色 |
信號輸出 |
電纜顏色 |
信號輸出 |
|
針腳 |
信號輸出 |
針腳 |
信號輸出 |
¢ 玻璃機械 |
紅色 |
10…30Vdc |
黃色 |
Bit7 |
|
1 |
10…30Vdc |
12 |
Bit7 |
|
藍色 |
0V GND |
灰/白 |
Bit8 |
|
2 |
0V GND |
13 |
Bit8 |
¢ 數控機床 |
灰色 |
置位 |
棕/白 |
Bit9 |
|
3 |
置位 |
14 |
Bit9 |
|
藍/紅 |
方向 |
橙/白 |
Bit10 |
|
4 |
R485B |
15 |
Bit10 |
¢ 包裝機械 |
棕色 |
KVCC |
綠/白 |
Bit11 |
|
5 |
方向 |
16 |
Bit11 |
|
黑色 |
Bit1 |
紅/白 |
Bit12 |
|
6 |
Bit1 |
17 |
Bit12 |
¢ 印刷機械 |
白色 |
Bit2 |
黃/白 |
Bit13 |
|
7 |
Bit2 |
18 |
Bit13 |
|
綠色 |
Bit3 |
藍/白 |
Bit14 |
|
8 |
Bit3 |
19 |
Bit14 |
¢ 紡織機械 |
粉色 |
Bit4 |
紫/白 |
Bit15 |
|
9 |
Bit4 |
20 |
Bit15 |
|
橙色 |
Bit5 |
黑/白 |
Bit16 |
|
10 |
Bit5 |
21 |
Bit16 |
¢ 起重機械 |
紫色 |
Bit6 |
|
|
|
11 |
|
|||
注：1.正常使用請將灰色和藍色兩線短接在一起，2：KVCC.并行輸出基準電壓外接工作電壓,每位壓降<2V 3：灰色線是零位置位線。 |
|||||||||
