模擬信號顯示控制儀表
|
型 號 |
DXN-I |
安裝形式 |
盤裝儀表安裝 |
|
外殼材質 |
塑料 |
|
外形尺寸(寬高深) |
96*48*100 |
|
儀表開孔尺寸 |
92*45 |
|
數碼顯示位數 |
5 |
|
開關輸出數(繼電器) |
2位置開關 |
|
輸入信號 |
電阻、電流、電壓 |
|
位置信號輸出 |
一路4-20mA模擬量、一路RS485通訊數字量 |
|
零點置位 |
任何位置置位，面板智能設置或外部開關置位 |
|
工作電壓 |
220Vac (24Vdc可定制) |
|
應用：DXN-I用于模擬信號數字化顯示，并輸出控制信號。 |
||

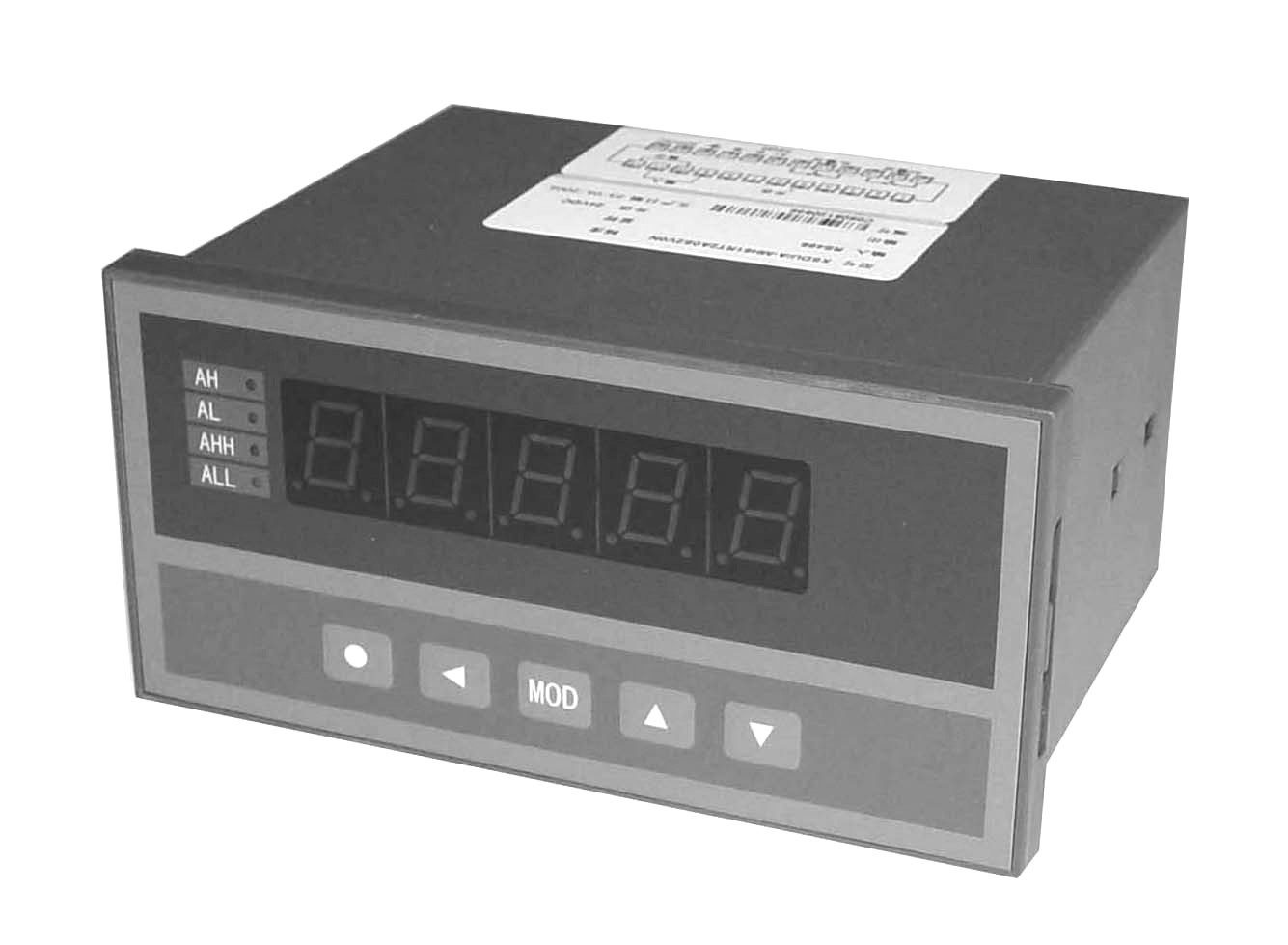

RS485通訊信號輸入數顯表DXM1213/XH-R4
|
型 號 |
DXM1213/XH-R4 |
安裝形式 |
盤裝儀表安裝 |
|
外殼材質 |
塑料 |
|
外形尺寸(寬高深) |
160×80×115 |
|
儀表開孔尺寸 |
152×75 |
|
數碼顯示位數 |
5 |
|
開關輸出數(繼電器) |
0，2，4 |
|
位置信號輸出 |
4—20mA模擬量 |
|
零點置位 |
任何位置置位，面板智能設置或外部開關置位 |
|
工作電壓 |
220Vac (24Vdc可定制) |
|
應用： 配合DXM1312系列儀表的RS485信號，可遠程(1000米)在控制柜上顯示高度，同時面板設定輸出1—4個開關位或其他信號轉換。典型應用于閘門開度和浮子水位高度遠程顯示、信號轉換單元 |
||
增量脈沖開關信號顯示控制儀表DX--連接增量型編碼器的A、B雙相脈沖計數以及開關信號。
DXN-P 高頻寬計數轉制器 DXN-G 智能計數器  DXN-L 脈沖測速表
|
型 號 |
DXN-P 高頻寬計數器 |
DXN-G 智能計數器 |
DXN-L 脈沖測速表 |
安裝形式 |
盤裝表 |
盤裝表 |
盤裝表 |
|
輸入信號 |
A/B差分信號 |
A/B雙相脈沖、開關脈沖 |
||
響應頻率 |
3MHz |
10KHz |
||
外形尺寸：寬高深 |
160×80×170 |
72×72×100 |
96×48×112 |
|
儀表開孔尺寸 |
152×75 |
68×68 |
92×45 |
|
工作電壓 |
220Vac (24Vdc可定制) |
|||
數碼顯示位數 |
6位 |
雙6位 |
6位 |
|
信號輸出 |
4-20mA&RS485 |
|||
開關輸出數 |
2點 |
|||
零點置位 |
面板或外部置位 |
|||
智能設定 |
脈沖計數比例、小數點位置可設定， 可設置分段非線性設定 |
|||
應用: DXN-G系列智能計數器與增量型編碼器A/B脈沖、接近開關、光電開關配合，用于智能計數測長；DXN-L表與增量型編碼器A/B脈沖、接近開關、光電開關配合，用于各類轉動及直線的速度測量。這兩款儀表用于顯示、變送、報警輸出，特別在低速或高精度的測量具有突出的優點。 |
||||
注：訂貨時請寫明輸出選項。
