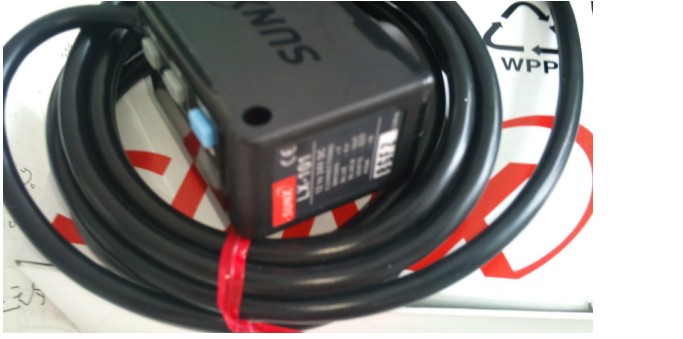

panasonic lx 101；sunx lx 101色標傳感器，sunx lx 101色標傳感器；lx 101;sunx lx 101數字式色標傳感器 LX-100系列特點：高分辨率A/D轉換器、最佳LED自動選擇功能！
panasonic lx 101；Lx 101;sunx lx 101數字式色標傳感器 LX-100系列特點：高分辨率A/D轉換器、最佳LED自動選擇功能！
具有多種最先進的色標檢測功能，可根據用途選擇檢測模式。
具有45μs超高速反應的“色標模式”和色標辨別性能最先進的“彩色模式”，用戶可根據需求選擇使用。
色標模式
是利用三種(R·G·B)LED中的一種(單色)，實現45μs的超高速反應的檢測模式。通過最佳LED自動選擇功能可自動選擇最佳的LED。最適于高速檢測。
panasonic lx 101 最佳LED自動選擇功能
可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-100的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因為不是根據色標和底色的反射量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。
色標檢測中入光量差距越大檢測便越容易，同時入光量比率越高則檢測越穩定。
如對包裝薄膜，因為藍色LED的入光量比率有優勢，它能進行更穩定的檢測，所以在這種情況下使用藍色LED進行色標檢測。
如此，LX-100會自動選擇能獲得最穩定檢測結果的最佳LED。
彩色模式
同時使用三種顏色(R·G·B)的LED， 通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等。
高精度色標顏色辨別
在彩色模式，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色。通過內置12bitA/D轉換器可以實現分辨率達1/4000的高精度判斷。下圖是該結構的示意圖。
通過數字顯示即可簡單設定！可對設定內容進行數字管理。
通過4位數字顯示可確認色標和底色的入光量。另外，基準值能夠用數值來管理所以標準化也簡單。因為一顯示直接代碼即可確認設定內容，所以可有效地進行遠距離維護。
初學者也能立即掌握的MODE NAVI
MODE NAVI使用6個指示燈來顯示傳感器的基本操作項目，一眼即可辨認出當前所設定的是何種操作模式。操作極為簡單。
檢測狀態可進行數字管理
操作人員通過數字顯示屏一眼就能確認現在的傳感器的檢測狀態。并且各包裝薄膜上的傳感器設定也通過數字指示屏可以確認。
傳感器的設定指示用例
通過直接代碼設定內容一目了然
通過4位直接代碼顯示LX-100的設定內容。若使用直接代碼，就能簡單確認設定內容，從而通過電話即可掌握目前的狀態。
教導極其簡單
如需在色標上設定為ON，只要按下ON按鈕即可。
下面以“2點教導”為例介紹最基本的設定方法：
其他的教導方法
· 全自動教導：色標模式下，連續移動物體進行教導。
· 1點教導：彩色模式下，將栓測顏色對準光點進行教導。
可從外部教導
安裝在裝置內部的色標傳感器，也通過操作盤、觸摸屏等
裝置外側的裝備進行外部輸入教導。種類切換也非常簡單。
其他特點和便利功能
小型設計，省空間
將高精度，多功能凝縮于W57×D24×H38mm的緊湊機身中，根據使用設備可選擇電纜型和連接器型2種。對現有設備也非常簡單地使用。
電纜型
·輸出1(OUT)和輸出2(OUT)裝備
·教導輸入裝備
·備有NPN輸出型和PNP輸出型
·附帶5芯電纜
連接器型
·教導輸入裝備
·備有NPN輸出型和PNP輸出型
·帶M12連接器的電纜(另售)備有直線型和彎頭狀型
按鈕鎖定功能
若使用按鈕鎖定功能，為了使傳感器設定項目不被錯誤更改，該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”，只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時，調節和教導可如在RUN模式中一樣進行。
※按鈕鎖定功能在同時按下MODE按鈕和OFF按鈕2秒以上起有效，再次同時按住這兩個按鈕2秒以上即可取消該按鈕鎖定功能。
定時功能
安裝了取消色標檢測不需要的信號和擴大向控制機器發送信號的范圍的定時功能。
●傳感器安裝了ON延遲和OFF延遲兩種定時器。
●定時時間可從1ms/2ms/5ms/10ms/20ms/50ms/100ms/200ms/500ms這9個階段中選擇。
直接代碼表(D-Code)
可通過4位代碼(D-Code)來確認傳感器的設定模式。以下是其一覽表。
注：
1)傳感器自動設定色標模式的L-ON/D-ON,比如在2點教導中，如需ON輸出的色標上ON按鈕，需OFF輸出的底色上按OFF按鈕即可設定。此時，操作人員根本無需去留心L-ON/D-ON。
2)將檢測精度設定為FINE(標準)/COARSE(粗略)兩個階段。
3)白分壁顯示僅在色標模式中有效。
4)所謂ECO模式為在RUN模式時，一定時間(約10秒以上)沒有按鈕操作的話，自然關閉數字顯示以節省電力的功能，按任意按鈕數字顯示會再次亮起。
5)反轉模式是傳感器將數字顯示顛倒安裝時，使數字顯示倒轉以便于觀察的功能。
*出場時的默認設定：世界代碼為“0004”。
訂購指南
傳感器 (插入式連接器型傳感器不附帶匹配電纜，請另行訂購。)
種類形狀型號輸 出檢測距離
電纜型LX-101NPN開路集電極晶體管10±3mm
LX-101-PPNP開路集電極晶體管
插入式連接器型LX-101-ZNPN開路集電極晶體管
LP-101-P-ZPNP開路集電極晶體管。
panasonic lx 101；lx 101;sunx lx 101數字式色標傳感器 LX-100系列
特點：高分辨率A/D轉換器、最佳LED自動選擇功能！
