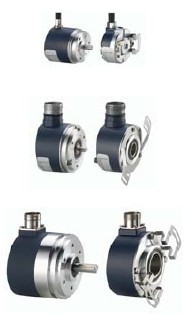

單圈絕對值 軸/孔徑 輸出信號 分辨率 連接輸出 外徑：40mm GHM4–GZT4 軸徑：6mm 孔徑：6mm .4.5–5.5V RS 422 .11-30V push-pull .5-24v push-pull 2500ppr max . PVC 電纜 . 5或8針連接器 外徑：58mm DHM5–DHO5 軸徑：6-10mm 孔徑：10-14mm .4.5–5.5V RS 422 .5-30V RS422 .5-30V push-pull .10-30V push-pull .正余弦 1VPP 80000pprmax 選項：可編程分辨率 . PVC 電纜 . PUR電纜 . M23 12針插頭 . M12 4-8針插頭 . 5-8針連接器 外徑：90mm DHM9–GHU9 軸徑：11-12mm 孔徑：30mm .4.5–5.5V RS 422 .5-30V RS422 .5-30V push-pull .10-30V push-pull .正余弦 1VPP 10000pprmax DHM9: 80000ppr max 選項:可編程分辨率 . PVC 電纜 . PUR電纜 . M23 12針插頭
單圈絕對值 |
軸/孔徑 |
輸出信號 |
輸出代碼 |
分辨率 |
連接輸出 |
|
外徑：58mm CHM5–CHO5 |
軸徑：6-10mm 孔徑：10-14mm |
.并行推挽 .SSI .BISS |
.二進制 .格雷碼 |
SSI：Max 20 bits 并行：Max 15 bits |
. PVC 電纜 . PUR電纜 . M23 12針、16針、17針插頭
|
|
外徑：90mm CHM9–CHU9 |
軸徑：11-12mm 孔徑：30mm |
.并行推挽（5V可選） .SSI .Profibus .CANopen .DeviceNet |
.二進制 .格雷碼 |
SSI：Max 13 bits 并行：Max 14 bits |
. PVC 電纜 . PUR電纜 . M23 12針、16針、17針插頭 |
|
單圈絕對值 |
軸/孔徑 |
輸出信號 |
輸出代碼 |
分辨率 |
連接輸出 |
|
外徑：58mm PHM5–PHO5 |
軸徑：6-10mm 孔徑：10-14mm |
.SSI |
.二進制 .格雷碼 |
Max13 bits xMax16 bits 選項:可編程 |
. PUR電纜 . M23 12針 |
|
外徑：58mm MHM5–MHK5 |
軸徑：6-10mm 孔徑：15mm |
.Profibus .CANopen .DeviceNet |
.二進制
|
Max：16x14 bits 標準：13x12 bits |
. 3根電纜輸出
|
|
外徑：90mm PHM9–PHU9 SHM9–SHU9 |
軸徑：11-12mm 孔徑：30mm |
.并行 .SSI .Profibus .CANopen .DeviceNet |
.二進制 .格雷碼 |
Max13 bits xMax16 bits 標準：Max 25 bits |
. PUR電纜 . M23 12針、 |
|
58外徑出軸系列（插頭輸出形式可選）
58外徑出軸系列（插頭輸出形式可選）
90外徑出軸系列（插頭輸出形式可選）
90外徑通孔系列（插頭輸出形式可選）
注：詳細資料請致上海鼎曦技術部索取
DHK510-2048-001 DHK5-10//PG5A//02048//G3R005//**DK**
DHM506-1024-032 DHM5-06//PG59//01024//G3R020//**03**
DHM506-3600-007 DHM5-06//2G29//03600//G8R//**03**
DHM506-5000-001 DHM5-06//PP59//05000//G6R
DHM506-5000S001 DHM5SO6//PG51//05000//00R050/02/****02
DHM510-0050-010 DHM5-10//2G29//00050//G6R//
DHM510-0100-037 DHM-10//PG5I//00100//G1R//
DHM510-0250-014 DHM5-10//PG5I//00250//G1R//
DHM510-0500-004 DHM5-10//PG59//00500//G3R020//
DHM510-1000S001 DHM5S10//PG51//01000//G1R/ZZ/**VF**
DHM510-1024-003 DHM5-10//PG59//01024//G6R//
DHM510-1024-007 DHM5-10//PG59//01024//G3R020//
DHM210-1024-027 DHM5-10//2G29//01024//G3R100//**30**
DHM510-1024-047 DHM5-10//PG5N//01024//G3R020//
DHM510-1024-054 DHM5-10//PG59//01024//G3R010//
DHM510-1250-001 DHM-10//PGP8//01250//GAA//**03**
DHM510-3000-005 DHM5-10//PP59//03000//G6R//
DHO514-0500-009 DH05-14//PG57//00500//G3R020//**DS**
DHO514-1024-021 DHO5-14//RG29//01024//G3R010//**DD**
DHO514-1024-026 DHO-14//PG59//01024//G3R010//**DD**
GHM911-0200-008 GHM9-11//5GT9//00200//G6R//**07**
GHM912-0500-006 GHM9-12//5GTM//00500//G6R//
GHM912-1000-004 GHM9-12//5G59//01000//G6R//
GHM912-1000-017 GHM9-12//5G57//01000//G3R020//
GHM912-5000-003 GHM9-12//5G59//05000//G3R020//
GHU912-0360-002 GHU9-12//2G2A//00360//G3R020//UO****
GHU920-4000-005 GHU9-20//5G29//04000/G6R//U0****
GHU930-4096-006 GHU9-30//5G2A//04096//G6R//**DA**
GHM510-0762-005 GHM5-10//2G29//00762//G6R//**03**
GHM510-1024-010 GHM5-10//5G59//01024//G6R//
GHM510-1024-045 GHM5-10//5GT9//01024//G3R100//
GHM512-1000-002 GHM5-12//5G57//01000//G6R//
GHT514-0090S002 GHT5S14//5GT
GHT514-1024-011 GHT5-14//5G59//01024//G3R020//**DD**
GHTB20-1000S004 GHTBS20//5G29/01000//00R/0Q/
JHO514-0500S001 JHO5S14//5G50//00500/37/G3R020//**DS**
JHT514-1024S001 JHT5S14//2G29/01/01024//G3R004/0L/**DF**
JHT514-1024S002 JHT5S14//5G59/01/01024//G3R001/0L/**DF**
JHT514-1024S003 JHT5S14//2G29/01/01024//G3R010/0L/**DF**
JHT514-1024S004 JHT5S14//5G59/01/01024//G3R010/0L/**DF**
JHT514-1024S005 JHT5S14//2G29/01/01024//G3R007/0L/**DF**
JHT514-1024S006 JHT5S14//5G59/01/01024//G3R001/0L//**DF**
GHT406-0100-002 GHT4-06//2G29//00100//G3R005//
GZT400-1000S001 GZT4S00//2G2A//01000/65/G3R005//****17
GZT406-0316-001 GZT4-06//5G59//00316//G3R030//**D6**
GZT406-0316-002 GZT4-06//5G59//00316//G3R050//**D6**
GZT406-1024-015 GZT4-06//5G59//01024//G3R100//**D6**
GHO514296R/1024,GHO514296R/5000 是插頭輸出：PG59 G6系列
GHK510293R/2000 盲孔10mm，2000脈沖。5V 電纜出線
