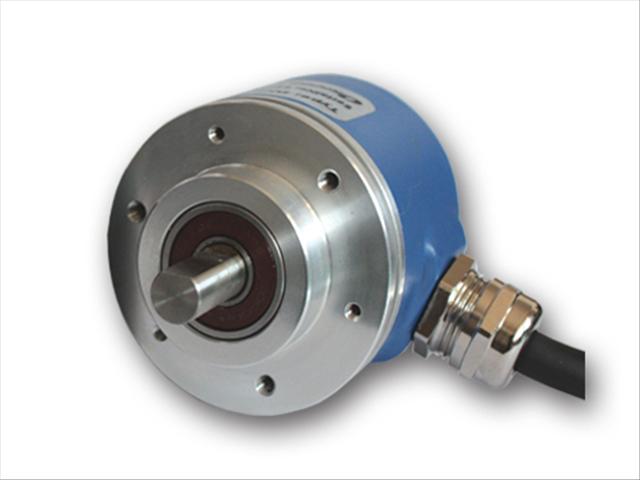

| 標準型 | DXM58/***L*(多圈) | DXS58/***L*(單圈) | |
| 特性參數 | |||
| 工作電壓 | 10-30Vdc(5Vdc可定制） | 10-30Vdc(5Vdc可定制） | |
| 消耗電流 | <50mA(24Vdc) | <50mA(24Vdc) | |
| 輸出信號 | 0-5V，可設定長度、角度應用輸出 | 0-5V，可設定長度、角度、速度應用輸出 | |
| 分辨率 | 最大8192/FS | 最大65536/FS | |
| 連續(xù)圈數 | 最高4096 | 無 | |
| 信號調整: | 可0V輸出微調，5V輸出微調；可方向設置；可預設位置，外部置位（例如：外部置零）,0-5V對應值可任意設定。 | 可0V輸出微調，5V輸出微調；可方向設置；可預設位置，外部置位（例如：外部置零）。 | |
| 振動沖擊 | 20g，10～2000Hz； | 20g，10～2000Hz； | |
| 工作溫度 | -25℃～80℃ | -25℃～80℃ | |
| 儲存溫度 | -40℃～80℃ | -40℃～80℃ | |
| 防護等級 | 外殼IP67 轉軸IP65 | 外殼IP67 轉軸IP65 | |
| 允許轉速 | 2400轉/分 | 2400轉/分 | |
| 連接電纜 | 1米屏蔽電纜 （其他規(guī)格可定做） | 1米屏蔽電纜 （其他規(guī)格可定做） | |
| 外形結構 | 58mm外徑，實心軸，盲孔軸 | 58mm外徑，實心軸，盲孔軸 | |
編碼器尺寸圖
夾緊同步法蘭：
日系法蘭：
盲孔型：
