1.1功能簡介

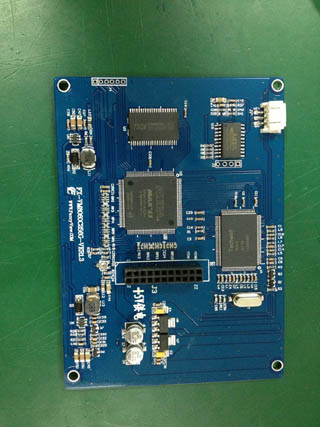

本控制板支持兩路AV通道和一路單片機（MCU）通道顯示，我們習慣上稱此控制板為AV+MCU控制板。AV和MCU的顯示內容可以選擇切換和疊加顯示，也可開窗口顯示視頻或MCU的內容。顯示顏色素為64K色，顯存高達1M字節，可全屏疊加64K色的字符或圖形。有傳統視頻OSD無可比擬的性能。廣泛應用于汽車倒視鏡，可視對講等需要強大OSD功能的行業。
1.2 基本功能
1. 支持兩路復合視頻輸入(CVBS)，自動識別PAL制和NTSC制
2. 支持16位數據總線（或IO模擬）接口，可以和任何8位/16位/32位單片機，ARM， DSP等接口
3. 支持硬件快速清屏，支持單點寫，8點寫，16點寫，多點寫功能，方便實現圖形/字符等的顯示
4. 直接輸入X,Y坐標，不需要計算顯存的具體地址
5. 支持開窗口顯示，既可在視頻中開MCU窗口也可以在MCU中開視頻窗口
6. 支持針對某種顏色的透明顯示即可在視頻上透明疊加字符或圖形。
7. 可選擇AV居前或MCU居前，方便實現AV和MCU的切換
8. 支持三種不同型號/尺寸的液晶屏：AT056TN52，AT070TN92，AT080TN52
