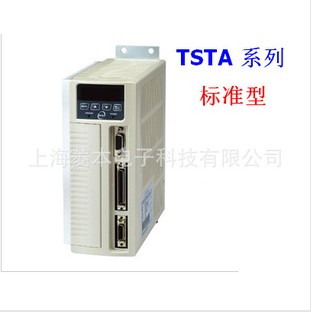

伺服驅動器型號

TSTAl5C

TSTA20C

TSTA30C

TSTA50D

TSTA75D

TSTAl00D

所適用的伺服馬達

TSB07301

TSB08751

TSBl3102

TSBl3202

TSBl3302

TSCl8452

TSC04101

TSBl3551

-

TSBl3152

TSAl8302

TSAl8442

TSC06401

TSC08751

-

-

-

-

基
本
規
格

所適用伺服馬達
最大容量[KW]

0.4

0.75

1.0

2.0

3.0

4.5

連續輸出電流[Arms]

3.5

4.4

5.16

9.5

15.0

23.0

最大輸出電流[Arms]

10.5

13.2

15.5

28.5

42.0

59.8

輸入電源

主回路
R、S、T

單相或三相AC170~253V

三相AC170~253V

50/60HZ±5%

控制回路
r、s

單相AC170~253V

50/60HZ±5%

冷卻方式

自然冷卻

風扇冷卻

控制方式

三相全波整流IGBT PWM控制(正弦波電流驅動方式)

回授[編碼器解析數]

增量式編碼器：2500ppr/8192ppr/15bit(ABS)/17bit

內
部
功
能

顯示及操作

主/控回路電源指示燈；五位七段顯示器；四個功能操作鍵

控制模式

位置(外部脈波命令)、位置(內部位置命令)、速度、轉矩及雙模式切換(位置/速度、速度/轉矩、位置/轉矩)

回生煞車

內建煞車晶體及煞車電阻/可外接煞車電阻

動態煞車

電源關閉(Power-off)、伺服關閉(Servo-off)、驅動禁止及異常發生時動作

保護機能

低電壓、過電壓、過負載、過電流、編碼器異常、多機能接點規劃異常、記憶體異常、緊急停止作動、位置誤差過大、過速度、CPU異常、驅動禁止作動、驅動器過熱

通訊介面

RS-232/RS-485(Modbus protoc01)

位
置
控
制
模
式

指令控制方式

外部指令脈沖命令/十六組內部暫存器命令

外部指令
脈沖輸入

型式

正負緣觸發：方向+脈沖、CCW脈沖+CW脈沖、相位差脈沖(A相+B相)

波形

線驅動器Line Driver(+5V準位)、開集極Open Collector(+5~+24V準位)

最大頻率

500Kpps(線驅動器)/200Kpps(開集極)

電子齒輪比

1/200≤A/B≤200(A=1~50000：B=1~50000)

指令平滑方式

平滑時間常數：0~10sec

定位完成判斷

0~50000Pulse

前饅增益補償

0~100%

原點復歸機能

內部參數設定

速
度
控
制
模
式

指令控制方式

外部類比命令/三段內部速度命令

外部類比命令

電壓范圍

0-±10vdc，0-4500 rpm(內部參數設定)

輸入阻抗

10KΩ

速度控制范圍

1：5000 (內部速度命令)1：2000(外部類此命令)

速度變動率

負載變動率：0~100% ±0.03%以下(在額定轉速時)

電壓變動率：±10%變動 ±0.2%以下(在額定轉速時)

溫度變動率：0~50℃ ±0.5%以下（在穎定轉速時)

指令平滑方式

直線時間常數：0~50sec；S型時間常數：0~5sec;平滑時間常數：0~10sec

頻率特性

400HZ(JL=JM時)

轉矩限制

外部類比命令/內部參數設定

零速判定/速度到達判定

0-4500rpm(內部參數設定)

轉
矩
控
制
模
式

指令控制方式

外部類比命令

外部類比命令

電壓范圍

0~±10vdc/0~±300%

輸入阻抗

10KΩ

指令平滑方式

直線時間常數：0~50sec

速度限制

外部類比命令/內部參數設定

轉矩到達判定

0-300%(內部參數設定）

輸
入
/
輸
出
信
號

位置輸出

輸出形態

A、B、Z相線驅動輸出/Z相開集極輸出

分周比

脈波輸出1-8192(內部參數任意數值設定)

數位輸入
[NPN/PNP]

13點
可任意規劃

伺服啟動、異常警報清豫、P/Pl切換、ccw/cw方向驅動禁止、外部轉矩限制、脈波誤差量清除、伺服鎖定、緊急停止、內部速度命令選擇、控制模式切換、位置命令禁止、增益切換、電子齒輪比分子選擇、內部位置命令觸發、內部位置命令暫停、開始回到原點、外部參考原點、內部位置命令選擇、轉矩/速度命令反向、轉矩模式正轉/反轉啟動

數位輸出[Photocoupler]

4點
固定輸出

伺服異常警報礙、P動作中、轉矩限制中、驅動禁止中、Base Block中

4點
可任意規劃

伺服準備完成、伺服異常、零速度信號、機械剎車信號、速度到達信號、定位完成信號、原點復歸完成信號、轉矩到達輸出信號

類比監視輸出

4點
可任意規劃

速度目授榱出、轉矩/速度指令/脈波輸入指令、位置偏差量、電氣角、主回路(vdc Bus)電壓

使
用
環
境

安裝地點

室內(避免陽光直射)
無腐蝕性霧氣（避免油煙易燃瓦斯塵埃)

標高

海拔1000M以下

溫度

操作溫度：0~50℃；儲存溫度：-20~+85℃

濕度

90%RH以下(不結露)

振動

10~57HZ； 20m/s²；57~150HZ ；2G

TSTAl5C

TSTA20C

TSTA30C

TSTA50D

TSTA75D

TSTAl00D
