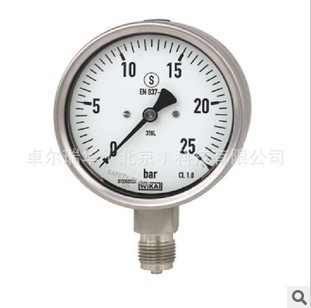

功能特性
根據要求和按EN 837-1檢驗標準帶有安全隔爆層
高強的承載及變負載的能力和抗沖擊耐久性
整體全CrNi-不銹鋼
壓力范圍:0...1600bar
描述
制造方式
按EN 837-1
表圓直徑
63,100,160mm
精度等級
表圓直徑63mm：1.6
表圓直徑100,160mm:1.0
壓力范圍
表圓直徑63mm: 0...1 至0...1000bar
表圓直徑100mm: 0...0.6至0...1000bar
表圓直徑160mm: 0...0.6至0...1600bar
可提供其它等值壓力范圍以及真空標度
有效工作壓力
表圓直徑63mm: 靜壓： 滿量程
動壓：0.9*滿量程
瞬壓：1.1*滿量程
表圓直徑100,160mm:靜壓： 滿量程
動壓：0.9*滿量程
瞬壓：1.3*滿量程
容許使用溫度：
環境溫度：-40~+60℃,當表殼不充液的情況
-20~+60℃ 當表殼充甘油的情況
介質溫度：最高+200℃,當表殼不充液的情況
最高+100℃,當表殼充液的情況
溫度性能：
當測量系統溫度非參考溫度+20℃時:
溫度升高時約為+0.4%/10K
溫度降低時約為-0.4%/10K
(針對表盤上的刻度值)
防護等級:
IP65(EN 60 529/IEC 529)標準
標準型結構
壓力連接接口：
CrNi-不銹鋼316L,外螺紋徑向或軸向
表圓直徑63mm: G1/4B,SW14
表圓直徑100,160mm:G1/2B，SW22
(表圓直徑160mm只有徑向)
測量系統敏感元件
CrNi-不銹鋼316L
≤100bar:C型
≥100bar:螺旋型
傳動機芯：
CrNi-不銹鋼
表盤
鋁,白底黑字刻度
表圓直徑63mm時帶有指針阻止柱
指針
鋁的,黑色
表玻璃
多層安全表玻璃
表外殼
CrNi-不銹鋼,帶有安全隔爆層(堅固的前面)和安全卸壓后蓋,當有壓力范圍≤0...16bar時(壓力接口徑向底部)為內部壓力平衡通氣和再密封用.
玻璃鑲嵌環
卡口環,CrNi-不銹鋼
填充液體(針對型號233.30)
甘油99.7%
優化選擇特殊型
其他的過程連接
化學密封安裝參看化學密封參考樣本
蒙乃爾測量系統(型號262.30)
測量系統 CrNi-不銹鋼1.4571
CrNi-不銹鋼前帶邊或CrNi-不銹鋼前帶邊拋光
后部固定支架,CrNi-不銹鋼
環境溫度-40℃:充硅油
防護等級IP66/IP67
電接點信號輸出(參風樣本)
遠程輸出(型號89×34,)
制造結構按ATEX EXII 2GD C
幾何尺寸:
標準制造方式:
訂貨說明：
型號/表圓直徑/壓力范圍/壓力連接接口尺寸/優化選擇特殊型
