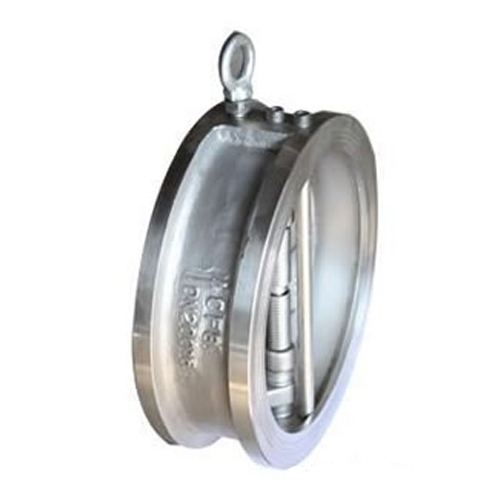

H77H對夾單瓣蝶型止回閥|不銹鋼蝶式止回閥
一、對夾單瓣蝶型止回閥概述
止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。以往 國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。
二、對夾單瓣蝶型止回閥結構特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；三、對夾單瓣蝶型止回閥主要性能參數
|
|
公稱壓力
|
PN1.0MPa 、1.6MPa、2.5MPa、4.0MPa、6.4MPa 、10.0MPa
|
||||||
|
|
型號
|
H77H-C
|
|
|
|
|
|
|
|
主要
零件 材料 |
閥體
|
WCB(A105)
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF8(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M(316L)
|
|
閥瓣
|
CF8
|
CF8
|
CF8
|
CF3
|
CF8M
|
CF8M
|
CF3M
|
|
|
閥軸
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
|
彈簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
00Cr19Ni10
|
0Cr17Ni12Mo2
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
|
適用
工況 |
適用介質
|
水、
蒸汽、 油品等 |
硝酸等腐蝕性介質
|
強氧化性
介質 |
醋酸等腐蝕性介質
|
尿素等
腐蝕性介質 |
||
|
適用溫度(℃)
|
-29～425
|
-196～540
|
-196～425
|
-196～540
|
-196～455
|
|||
