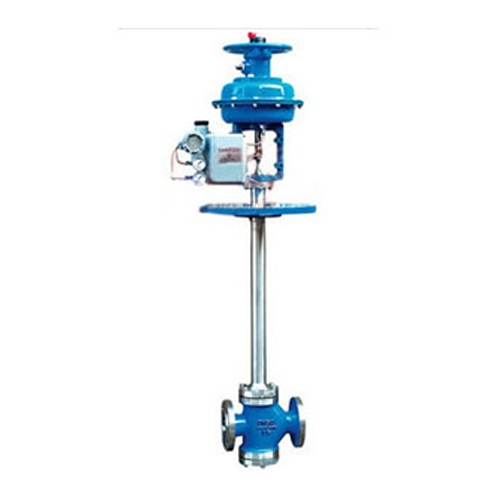

ZMAP氣動低溫調節閥概述：
氣動薄膜低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。
ZMAP氣動低溫調節閥結構原理
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。
由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過
連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質
流量的調節。
ZMAP氣動低溫調節閥主要技術指標：
|
公稱通徑
DN |
單座
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||||||||
|
雙座
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||||||||
|
額定流量
系數Kv |
單座
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
雙座
|
|
10
|
6
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
||||||||||
|
流量特性
|
直線
|
直線；等百分比
|
|||||||||||||||||||
|
配用執行機構型號
|
|
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
|||||||||||||||
|
行程
|
10
|
10
|
16
|
25
|
40
|
60
|
|||||||||||||||
|
作用方式
|
氣關式（B），氣開式（K）
|
||||||||||||||||||||
|
彈簧壓力范圍KPa
|
標準信號：20～100；其它信號；40～200；20～60；60～100
|
||||||||||||||||||||
安裝、使用注意事項：
１、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性。
