ZMAP-D氣動薄膜低溫調節閥簡介

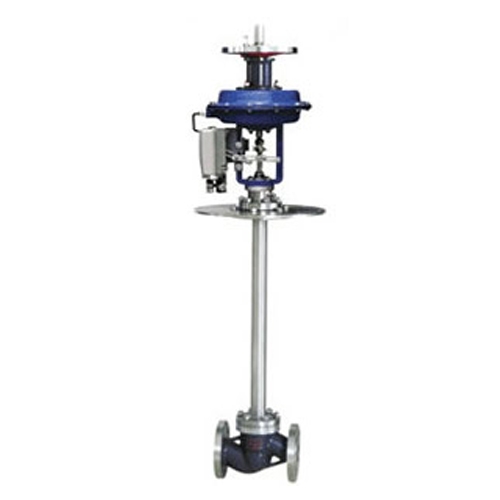

氣動薄膜低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，ZMAP型氣動低溫調節閥必須配用閥門定位器。
氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，ZMAP型氣動低溫調節閥實現對介質流量的調節。
|
公稱通徑
DN |
單座
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||||||||
|
雙座
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||||||||
|
額定流量
系數Kv |
單座
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
雙座
|
|
10
|
6
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
||||||||||
|
流量特性
|
直線
|
直線；等百分比
|
|||||||||||||||||||
|
配用執行機構型號
|
|
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
|||||||||||||||
|
行程
|
10
|
10
|
16
|
25
|
40
|
60
|
|||||||||||||||
|
作用方式
|
氣關式低溫調節閥（B），氣開式低溫調節閥（K）
|
||||||||||||||||||||
|
彈簧壓力范圍KPa
|
標準信號：20～100；其它信號；40～200；20～60；60～100
|
||||||||||||||||||||
ZMAP型氣動低溫調節閥外形尺寸
|
公稱 通徑 DN (mm) |
D | L | H | H1 | Do | H2 | |||||||||
| PN(MPa) | -250℃ | -200℃ | -100℃ | -250℃ | -200℃ | -100℃ | |||||||||
| 0.6 | 4.0 | 6.4 | 氣大 | 氣開 | 氣大 | 氣開 | 氣關 | 氣開 | |||||||
| G3／4″ | 200 | - | - | 75 | 1375 | 1415 | 1175 | 1215 | 975 | 1015 | 30 | 135 | 900 | 700 | 500 |
| 20 | 200 | 180 | 180 | 190 | 1476 | 1511 | 1276 | 1311 | 1076 | 1111 | 50 | 275 | 900 | 700 | 500 |
| 25 | 280 | 190 | 190 | 200 | 1516 | 1516 | 1316 | 1316 | 1116 | 1116 | 97 | 290 | 900 | 700 | 500 |
| 32 | 280 | 205 | 210 | 210 | 1528 | 1528 | 1328 | 1328 | 1128 | 1128 | 103 | 310 | 900 | 700 | 500 |
| 40 | 325 | 225 | 235 | 235 | 1585 | 1585 | 1385 | 1385 | 1185 | 1185 | 117 | 340 | 900 | 700 | 500 |
| 50 | 325 | 245 | 255 | 265 | 1615 | 1615 | 1415 | 1415 | 1215 | 1215 | 132 | 370 | 900 | 700 | 500 |
| 65 | 410 | 275 | 285 | 295 | 1928 | 1928 | 1728 | 1728 | 1528 | 1528 | 161 | 410 | 1000 | 800 | 600 |
| 80 | 410 | 300 | 310 | 320 | 1942 | 1942 | 1742 | 1742 | 1542 | 1542 | 171 | 440 | 1000 | 800 | 600 |
| 100 | 410 | 350 | 355 | 370 | 1940 | 1940 | 1740 | 1740 | 1540 | 1540 | 175 | 500 | 1000 | 800 | 600 |
| 125 | 495 | 410 | 425 | 440 | 2191 | 2191 | 1991 | 1991 | 1791 | 1791 | 225 | 590 | 1100 | 900 | 700 |
| 150 | 495 | 440 | 460 | 475 | 2201 | 2201 | 2001 | 2001 | 1801 | 1801 | 235 | 640 | 1100 | 900 | 700 |
| 200 | 495 | 530 | 560 | 570 | 2231 | 2231 | 2031 | 2031 | 1831 | 1831 | 270 | 760 | 1100 | 900 | 700 |
ZMAP型氣動低溫調節閥安裝、ZMAP型氣動低溫調節閥使用注意事項
１、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制閥門的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、ZMAP型氣動低溫調節閥安裝時，應使介質流向與閥體指示方向一致。
6、調節閥在安裝前應對管路清洗污物、焊渣。安裝后，使調節閥全開，對管路，閥門等進行清洗及試驗各連接處的密封性
