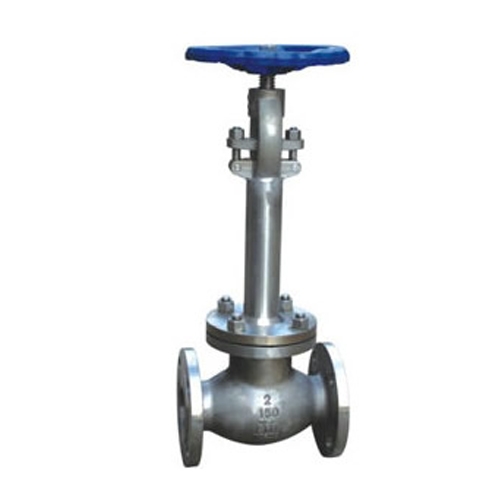

API低溫截止閥執行標準
|
項目
|
結構長度
|
法蘭標準
|
|
標準
|
ANSI B16.10
|
ANSI B16.5
|
DJ41Y低溫截止閥主要零件材料
|
零件名稱
|
閥體、閥蓋
|
閥桿、閥瓣
|
填料
|
支架
|
|
材料
|
A352-LCB、
A352-LC3、 A351-CF8 |
A182-F304
|
聚四氟乙烯
|
A216-WCB
|
DJ41Y低溫截止閥主要性能規范
|
型號
|
公稱壓力 PN
|
常溫試驗壓力
|
低溫密封試驗壓力（MPa）
|
工作溫度及適用介質
|
||||
|
殼體
|
密封
|
上密封
|
||||||
|
DJ44Y-150（Lb）
|
150
|
3.0
|
0.6
|
2.2
|
0.6
|
-46℃，氨、液氮、丙烷
|
-101℃乙烯、而氧化碳
|
-196℃甲烷、液化天然氣
|
|
DJ44Y-300（Lb）
|
300
|
7.5
|
0.6
|
5.5
|
0.6
|
|||
|
DJ44Y-600（Lb）
|
600
|
15.0
|
0.6
|
11.0
|
0.6
|
|||
主要外形尺寸和連接尺寸
|
公稱壓力（Class）
|
公稱通徑 NPS
|
L
|
H
|
|||
|
in
|
mm
|
-46℃
|
-101℃
|
-196℃
|
||
|
DJ41Y-150Lb
|
||||||
|
150
|
2
|
50
|
203
|
110
|
130
|
170
|
|
3
|
80
|
241
|
120
|
150
|
190
|
|
|
4
|
100
|
292
|
130
|
160
|
200
|
|
|
5
|
125
|
356
|
130
|
160
|
200
|
|
|
6
|
150
|
406
|
140
|
170
|
220
|
|
|
8
|
200
|
495
|
140
|
170
|
220
|
|
|
DJ41Y-300Lb
|
||||||
|
300
|
2
|
50
|
267
|
414
|
130
|
170
|
|
3
|
80
|
292
|
466
|
150
|
190
|
|
|
4
|
100
|
318
|
466
|
160
|
200
|
|
|
6
|
150
|
356
|
528
|
170
|
220
|
|
|
8
|
200
|
445
|
678
|
170
|
220
|
|
|
DJ41Y-600Lb
|
||||||
|
600
|
2
|
50
|
292
|
110
|
130
|
170
|
|
3
|
80
|
356
|
120
|
150
|
190
|
|
|
4
|
100
|
432
|
130
|
160
|
200
|
|
|
5
|
125
|
508
|
130
|
160
|
200
|
|
|
6
|
150
|
559
|
140
|
170
|
220
|
|
|
8
|
200
|
660
|
140
|
170
|
220
|
|
