產品概述

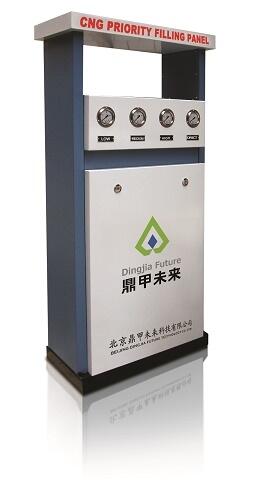

鼎甲牌ZSG系列CNG自動順序充氣控制盤（柜）是選用國際著名品牌公司原件組裝的系列化機械產品，可靠性高、質量穩定、使用壽命長；能夠最大限度的滿足用戶的需要，適用于各CNG、LCNG加氣母站、標準站、撬裝式子站，為高、中、低壓儲氣罐充氣進行自動順序分配。
|
流量范圍 |
1000-1800 Nm3 / h |
1800-2500 Nm3 / h |
3000 Nm3 / h—7000 Nm3 / h |
|
結
構
配
置 |
順序閥 |
美國原裝進口 |
|
|
單向閥 |
德國和意大利產品 |
||
|
球閥 |
德國和意大利產品 |
||
|
集成式壓力調節閥 |
美國原裝進口 |
||
|
高壓接頭 |
德國和意大利技術 |
||
|
壓力表 |
國產出口產品 |
||
|
高壓管 |
不銹鋼無縫高壓管 |
||
|
技 術 特 點 |
可靠性高、質量穩定、使用壽命長、維修率低 |
||
|
具有直接充氣功能、充氣速度快 |
|||
|
不需電驅動，自動實現優先順序充氣、安全性高 |
|||
|
結構合理、安裝維修方便、美觀大方 |
|||
|
本產品己獲國家專利： ZL 02222608.7 ZL200620058448.X |
|||
|
應 用 |
壓縮天然氣（CNG）、液化天然氣（LCNG）加氣站 |
||
主要技術參數
|
最大流量 |
1000-1800 Nm3 / h |
1800-2500 Nm3 / h |
3000 Nm3 / h—7000 Nm3 / h （特殊定貨） |
|
最大額定壓力 |
40 MPa |
||
|
工作壓力 |
25 MPa |
||
|
壓力調節范圍 |
1 MPa ~ 40 MPa |
||
|
工作溫度 |
環境溫度 |
||
|
順序閥常規設定壓力 |
高壓組：10MPa |
中壓組：16MPa |
低壓組：20MPa |
|
進口連接方式 |
φ22卡套式，φ22焊接式（定貨時指明），φ25和φ28焊接式 |
||
|
出口連接方式 |
φ22卡套式，φ22焊接式（定貨時指明），φ25和φ28焊接式 |
||
