銅芯聚氯乙烯絕緣和護套耐火控制電纜
技術規范書

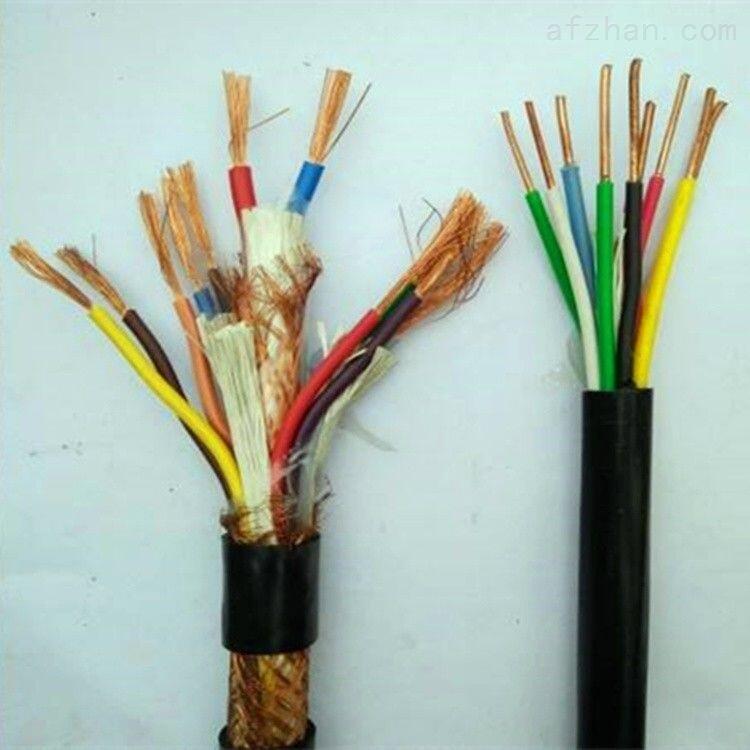

一﹑張家口聚乙烯絕緣電纜KYVR16*0.5MM2圖片產品用途及特點
本產品適用于用于交流50HZ,額定電壓450/750V及以下具有耐火要求的控制、監控回路和保護線路的連接。
二﹑執行標準
標準：（GB/T9330-2008）
三、張家口聚乙烯絕緣電纜KYVR16*0.5MM2圖片使用特性
1.電纜長期使用溫度：-40～70℃
2.環境溫度：固定敷設-40℃非固定敷設-15℃。
3.電纜敷設溫度： 不低于0℃
4.NH-KVV型電纜彎曲半徑應不小于電纜直徑的10倍。
四、張家口聚乙烯絕緣電纜KYVR16*0.5MM2圖片型號、名稱及用途
型號：NH-KVV
名稱：銅芯聚氯乙烯絕緣和護套耐火控制電纜
用途：本產品適用于用于工礦企業、能源門、供交流額定電壓450/750伏以下控制、保護線路的連接。
|
項目 |
單位 |
指標1.5 mm2 |
指標2.5 mm2 |
|
20℃時導體直流電阻不大于 |
Ω/km |
12.1 |
7.41 |
|
耐交流工頻電壓 |
KV/min |
3KV/5min |
3KV/5min |
|
20℃時線芯絕緣電阻 |
MΩ·km |
36.7 |
36.7 |
五、產品主要技術指標
六、電纜規格
|
規格 芯數×截面積 mm2 |
導體結構 根數/直徑 |
絕緣標稱厚度 mm |
線芯序號 |
導體絕緣外徑 mm |
外護套厚度mm |
電纜參考外徑 mm |
重量 Kg/km |
|
21×1.5 |
1/1.38 |
0.7 |
1-21 |
3.18 |
1.7 |
22.58 |
613 |
|
12×2.5 |
1/1.76 |
0.8 |
1-12 |
3.76 |
1.5 |
18.6 |
572 |
七、型號組成及代表意義
耐火電纜----------------------------------------------------------------------NH
控制電纜系列-----------------------------------------------------------------K
銅質線芯---------------------------------------------------------------------省略
阻燃聚氯乙烯絕緣-------------------------------------------------------------------V
阻燃聚氯乙烯護套-------------------------------------------------------------------V
八、張家口聚乙烯絕緣電纜KYVR16*0.5MM2圖片技術要求
導體
導體表面應光潔、無油污、無損傷絕緣的毛刺、銳邊以及凸起或斷裂的單線。
20℃時電纜導體的直流電阻應符合技術指標的要求。
絕緣
阻燃絕緣聚氯乙烯電纜料。
絕緣應緊密擠包在導體上，且應容易剝落而不損傷導體。絕緣表面應光滑，色澤均勻，不應有裂縫及其他損傷。絕緣標稱厚度應符合下表規定。絕緣厚度的平均值應不小于標稱值，其處厚度應不小于標稱值的90%~0.1mm。
絕緣性能要求
絕緣線芯在20℃時絕緣電阻應不小于36.7MΩ·km。
外護套
采用阻燃聚氯乙烯電纜料。
外護套應緊密擠包在纜芯、屏蔽層上，且應容易剝離而不損傷絕緣、內護層。外護套表面應平整，色澤均勻，無裂縫、氣泡、夾雜或其他機械損傷。
外護套的標稱厚度應符合標準中規定。
外護套的平均厚度值應不小于規定的標稱值，點厚度應不小于標稱值的85%~0.1mm。
成品電纜
電纜導電線芯不得有斷線、對間連電、混線現象。
電纜工作對的直流電阻差應不大于環阻的2%。
耐交流電壓性能：電纜絕緣線芯間及絕緣線芯與屏蔽間應能經受歷時 5min、3.0kv交流電壓的試驗，不允許有擊穿和閃絡現象。
張家口聚乙烯絕緣電纜KYVR16*0.5MM2圖片交貨長度：
① 電纜交貨長度應不小于200m；
② 用戶對供貨長度有特殊要求時，可根據雙方協議長度交貨。ISO-on-TCPISO-on-TCP支持第4層TCP/IP協議的開放數據通信。用于支持SIMATICS7和PC以及非西門子支持的TCP/IP以太網系統。ISO-on-TCP符合TCP/IP，但相對于標準的TCP/IP，還附加了RFC1006協議，RFC1006是一個標準協議，該協議描述了如何將ISO映射到TCP上去。UDPUDP(UserDatagramProtocol，用戶數據報協議)，屬于第4層協議，提供了S5兼容通信協議，適用于簡單的交叉網絡數據傳輸，沒有數據確認報文，不檢測數據傳輸?shù)恼_性。程序終進入while;里糾纏去了，這個到好解釋。現將while;語句屏蔽掉。我還以為程序不能被正確執行了呢，因?yàn)橥顺隽薽ain主函數，就像Render需要循環來實現一樣(盡管剛剛閃燈的程序不在循環之內，但我還是不由產生了這一錯覺)。程序執行的結果是：燈不停的閃爍!看到這個現象后的猜想及動作^-^：這塊板壞了吧!(在帶操作系統如linux字符界面下運行一個不帶死循環的C語言文件完畢后就會返回到linuxshell程序中)。
