本產品適用于485等同性設備做數據信號傳輸。
二﹑執行標準
參照UL AWM 2919文件
三、石家莊ZR-FF電纜型號規格使用特性
1.電纜長期使用溫度：-40～70℃
2.環境溫度：固定敷設-40℃非固定敷設-15℃。
3.電纜敷設溫度： 不低于0℃
4. RS 485通訊電纜型電纜彎曲半徑應不小于電纜直徑的10倍。
四、型號、名稱及用途
型號：RS 485
規格：1對截面積0.2 ,0.5,0.75,1.0,1.5（也可根據要求定做2-24對電纜）
名稱：聚乙烯絕緣聚氯乙烯護套485通訊電纜
用途：用于485等同性設備做數據信號傳輸，使用移動或固定敷設
|
項目 |
單位 |
1.5 mm2 |
|
20℃時導體直流電阻不大于 |
Ω/km |
13.7 |
|
電纜工作電容不大于 |
pf/km |
60 |
|
耐交流工頻電壓 |
KV/min |
1.5KV/5min |
|
電纜電感不大于 |
uH/km |
800 |
|
遠端串音衰減 |
dB/km |
70 |
五、石家莊ZR-FF電纜型號規格產品主要技術指標
六、石家莊ZR-FF電纜型號規格電纜規格
|
規格 芯數×截面積 mm2 |
導體結構 根數/直徑 |
絕緣標稱厚度 mm |
線芯顏色 |
導體絕緣外徑 mm |
電纜參考外徑 mm |
|
RS485-22 2×2×1.5 |
48/0.2 |
0.7 |
白-蘭 白-桔 |
3.02 |
20.29 |
|
RS485 2×2×1.5 |
48/0.2 |
0.7 |
白-蘭 白-桔 |
3.02 |
15.89 |
|
RS485-32 2×2×1.5 |
48/0.2 |
0.7 |
白-蘭 白-桔 |
3.02 |
22.49 |
|
RS485-22 4×2×1.5 |
48/0.2 |
0.7 |
白-蘭 白-桔 白-綠 白棕 |
3.02 |
23 |
七、型號意義
軟芯導體結構
銅質線芯
聚乙烯絕緣
鋁箔屏蔽
聚氯乙烯護套
鍍錫銅絲編織屏蔽
22---鋼帶鎧裝
32---鋼絲鎧裝

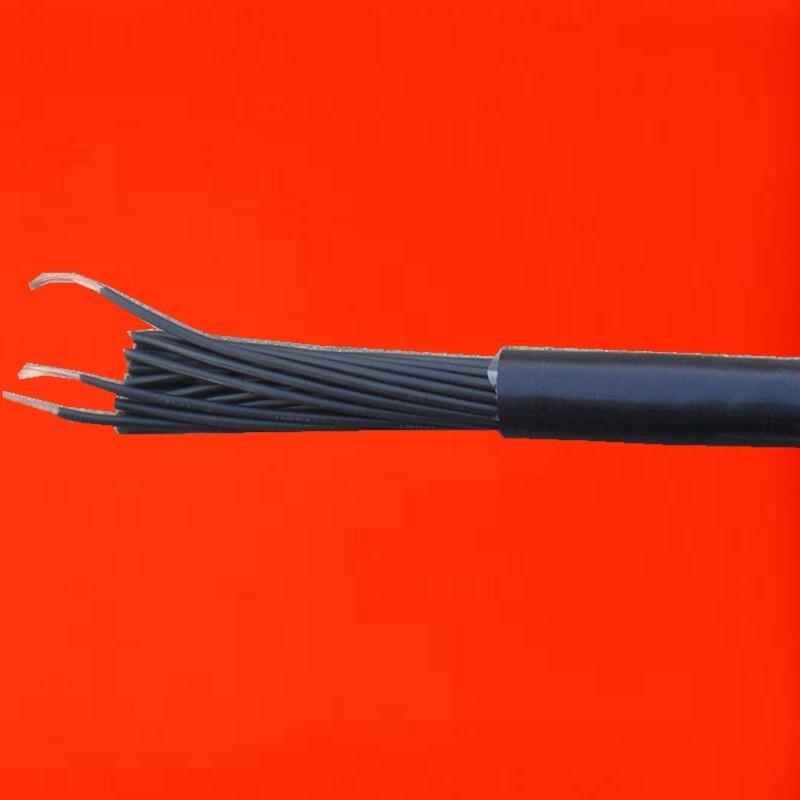

八、產品結構
1、產品結構描速：特性阻抗120歐姆，導體為2芯或4芯多股鍍錫電解銅絲絞合而成，分色絕緣宜于安裝識別，鋁塑復合膜100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附加獨立多股絞合鍍錫銅絲接地導體（7/0.2），灰色聚氯乙烯護套
2、產品結構示意圖（非鎧裝示意圖）
1----------------------------------對絞軟線芯
2----------------------------------鋁箔+鍍錫銅絲90%覆蓋屏蔽
3----------------------------------對絞組鋁箔分屏蔽
4----------------------------------工業灰色PVC護套
5----------------------------------------------------------多股絞合鍍錫銅絲接地導體（7/0.2）
九、技術要求
導體
導體表面應光潔、無油污、無損傷絕緣的毛刺、銳邊以及凸起或斷裂的單線。
20℃時電纜導體的直流電阻應符合技術指標的要求。
絕緣
絕緣采用低密度聚乙烯電纜料
絕緣應緊密擠包在導體上，且應容易剝落而不損傷導體。絕緣表面應光滑，色澤均勻，不應有裂縫及其他損傷。絕緣標稱厚度應符合下表規定。絕緣厚度的平均值應不小于標稱值，其處厚度應不小于標稱值的90%~0.1mm。
絕緣性能要求
絕緣線芯在20℃時絕緣電阻應不小于5000MΩ·km。
纜芯
2芯線芯應采用對絞，絞合節距為30-60mm
隔離帶
隔離帶采用耐高溫聚脂膜重疊繞包。繞包帶應扎緊，其重疊部分應不小于帶寬的20%，不得低于3mm。
編織屏蔽
鍍錫圓銅線編織屏蔽其編織密度應不小于90%。編織用圓銅線的標稱直徑應為0.12。
屏蔽層不允許整體接續，露出的銅線頭應修齊。每1米長度上允許更換金屬線錠一次。
外護套
采用灰色聚氯乙烯電纜料。
外護套應緊密擠包在纜芯、屏蔽層上，且應容易剝離而不損傷絕緣、內護層、屏蔽層。外護套表面應平整，色澤均勻，無裂縫、氣泡、夾雜或其他機械損傷。
外護套的標稱厚度應符合標準中規定。
外護套的平均厚度值應不小于規定的標稱值，點厚度應不小于標稱值的85%~0.1mm。
成品電纜
電纜導電線芯不得有斷線、對間連電、混線現象。
電纜工作對的直流電阻差應不大于環阻的2%。
耐交流電壓性能：電纜絕緣線芯間及絕緣線芯與屏蔽間應能經受歷時 5min、3.0kv交流電壓的試驗，不允許有擊穿和閃絡現象。
交貨長度：
① 電纜交貨長度應不小于200m；
② 用戶對供貨長度有特殊要求時，可根據雙方協議長度交貨。
