市話電纜ZR-HYA53-20*2*0.5技術解析

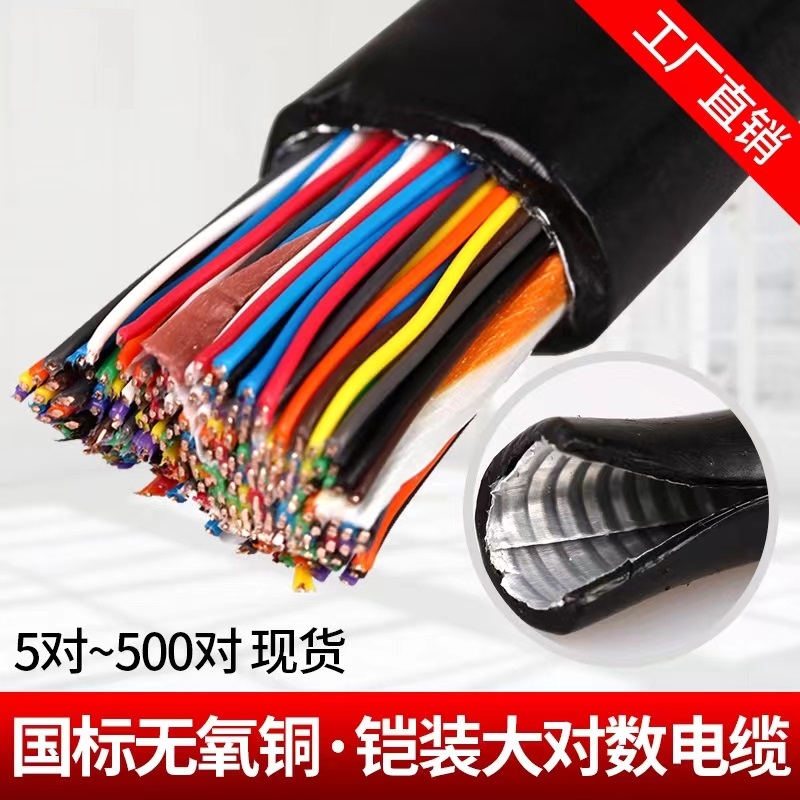

一、核心結構與材料
1. ?導體配置?：
o 20對雙絞線，每對由2根0.5mm2退火裸銅導體組成，導電率≥98%，20℃時直流電阻≤95Ω/km。
2. ?絕緣層?：
o 高密度聚乙烯（HDPE）或聚丙烯（PP）材質，厚度均勻，絕緣電阻≥3000MΩ·km，耐溫范圍-30℃~+60℃。
3. ?鎧裝防護?：
o 鋼帶鎧裝層（型號中“53”標識），抗壓強度≥3000N/10cm，提供抗機械沖擊能力，適用于直埋或高應力環境。
4. ?護套特性?：
o 阻燃PVC護套（ZR標識），氧指數≥32%，通過GB/T 18380.3垂直燃燒測試，燃燒自熄時間≤30秒。
二、市話電纜ZR-HYA53-20*2*0.5關鍵性能參數
|
參數類別 |
數值/特性 |
|
?直流電阻? |
≤95Ω/km（20℃，0.5mm2導體） |
|
?絕緣耐壓? |
導體間1kV/1min不擊穿，導體與屏蔽層間3kV/1min不擊穿 |
|
?工作電容? |
52±2nF/km（平均值） |
|
?遠端串音防衛度? |
≥69dB/km（150kHz頻率） |
|
?適用溫度? |
-30℃~+60℃，動態敷設不低于-15℃ |
|
?阻燃認證? |
符合MT 386-2011礦用安全標準 |
三、市話電纜ZR-HYA53-20*2*0.5典型應用場景
1. ?城市固定電話網絡?：
o 主干線路與分線箱連接，鎧裝層抵御地下施工機械損傷。
2. ?寬帶接入網?：
o 支持低頻信號傳輸（≤150kHz），適配ADSL/VDSL等銅纜接入技術。
3. ?廠區通信系統?：
o 阻燃護套滿足室內密集布線防火要求，適用于辦公樓、車間內部通信。
四、選型與施工要點
1. ?敷設方式?：
o ?直埋?：需預埋10cm沙土緩沖層，鎧裝允許直接接觸巖層。
o ?架空?：跨距≤50m，配套防滑掛鉤減少風振影響。
2. ?接地規范?：
o 鎧裝層單點接地，接地電阻≤10Ω，避免多點接地形成環流干擾。
3. ?彎曲限制?：
o 靜態敷設彎曲半徑≥12倍電纜直徑，動態敷設≥20倍。
4. ?存儲條件?：
o 避免陽光直射及腐蝕性物質，存儲溫度-20℃~+40℃。
?注?：ZR-HYA53與HYA53的主要差異在于護套阻燃性能，前者通過添加阻燃劑使護套氧指數提升至32%以上，火災環境下可有效延緩火勢蔓延。
