控制電纜ZR-KYJVP-0.45/0.75KV-2*4技術解析

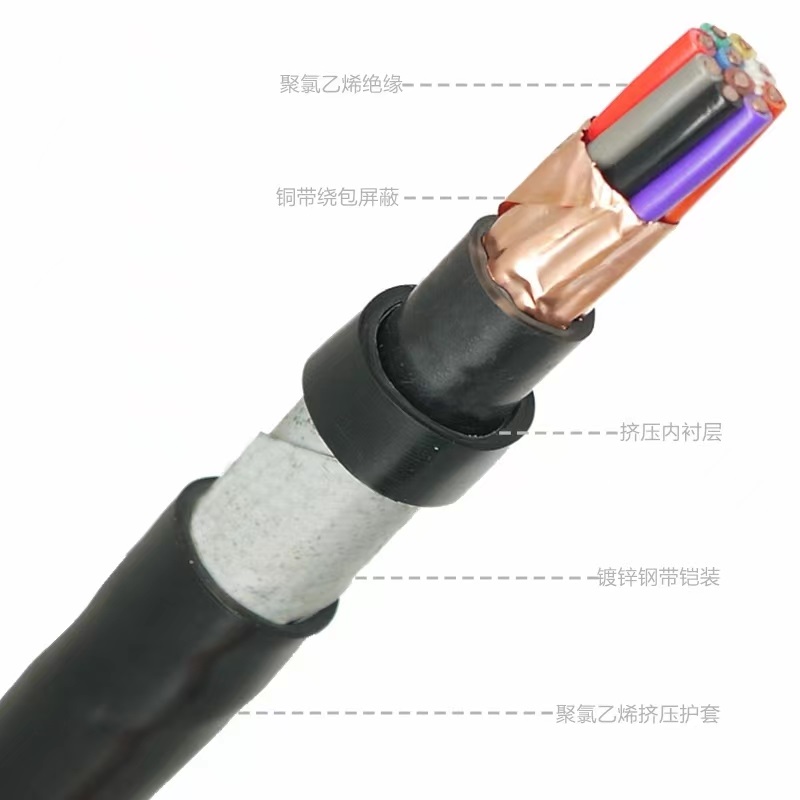

一、結構與材料
1. ?導體配置?：
o 2芯×4mm2無氧銅導體，多股絞合結構增強柔韌性，20℃時導體直流電阻≤4.61Ω/km。
2. ?絕緣層?：
o 交聯聚乙烯（XLPE）材質，長期耐溫90℃，絕緣電阻≥3000MΩ·km，具備抗老化特性。
3. ?屏蔽層?：
o 銅絲編織屏蔽結構（型號中“P”標識），屏蔽覆蓋率≥85%，可抑制30MHz以下電磁干擾。
4. ?護套特性?：
o 阻燃聚氯乙烯（ZR-PVC）外護套，氧指數≥32%，通過GB/T 18380.3垂直燃燒測試。
二、關鍵性能參數
|
參數類別 |
數值/特性 |
|
?額定電壓? |
0.45/0.75kV（U0/U） |
|
?工作溫度? |
-40℃~+70℃（動態敷設不低于-15℃） |
|
?彎曲半徑? |
≥12倍電纜外徑（屏蔽結構） |
|
?屏蔽電阻? |
≤0.1kΩ（編織銅網連續性測試） |
|
?阻燃等級? |
符合ZC級（GB/T 19666-2019） |
三、典型應用場景
1. ?工業自動化系統?：
o 用于PLC控制柜、變頻器信號傳輸，屏蔽層可隔離高壓設備干擾。
2. ?儀表監測回路?：
o 連接壓力變送器、流量計等設備，支持4-20mA模擬信號穩定傳輸。
3. ?固定敷設環境?：
o 適用于電纜溝、橋架等場景，阻燃護套滿足密集布線防火要求。
四、施工與維護規范
1. ?敷設要求?：
o 避免與電力電纜平行敷設，最小間距≥30cm以減少串?dāng)_。
o 多芯電纜需按色譜標識接線，推薦使用專用壓接端子。
2. ?接地規范?：
o 屏蔽層需單點接地，接地電阻≤4Ω，防止地環路干擾。
3. ?存儲條件?：
o 遠離熱源及化學腐蝕物質，建議軸裝存儲避免擠壓變形。
?注?：同系列產品中，ZR-KYJVP與ZRC-KVVP的主要區別在于前者采用交聯聚乙烯絕緣，耐溫等級更高（90℃ vs 70℃）。
