ZW20-12/630,ZW20-12/1000,ZW20-12/1250
技術特點:
ZW20-12型戶外交流高壓分界真空斷路器是一款用戶分界開關.

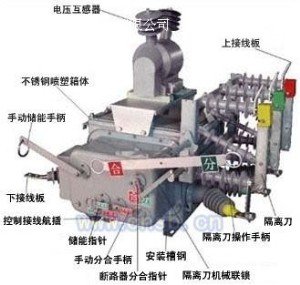

主要由ZW20-12型真空斷路器本體,故障檢測控制器及外置電壓互感器三大部分組
成
三者通過航空插座及戶外密封控制電纜進行電氣連接，具有故障檢測功能,保護
控制功能及通訊功能
能可靠判斷,檢測界內與界外毫安級零序電流及相間短路故障電流,實現自動切除
單相接地故障和相間短路故障
本體開關是真空方式滅弧并且采用SF6氣體絕緣,箱體參考了日本東芝公司的氣體
密封,防爆,絕緣結構技術
整體密封性能優良,內部充入的SF6氣體不泄漏,不受外界環境影響,
其彈簧操動機構進行了小型化及性能優化設計,動作可靠性比國內傳統的彈簧機
構有顯著提高
主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，
溫升低。
產品性能可靠是一種真正的免維護產品。
二、使用環境條件
1、 周圍空氣溫度：-40℃~+40℃；日溫差：日溫變化不大于25℃； 根據SF6氣
體物質性質，當環境溫度在-40℃時，如箱體內部氣壓為0.05Mpa，此時SF6仍為
氣態，保證產品正常工作。(當環境溫度-40℃，表壓為0.05Mpa時，SF6液化點為
-55℃；零表壓，SF6液化點不會超過-60℃)。
2、 風速不大于35m/s；
3、 無易燃、危險、強烈化學腐蝕物(如各種酸、堿或濃煙等)和劇烈振動的
場所。
4、 海拔：≤1000m；
5、 覆蓋厚度：10mm；
6、 空氣污穢程度：IV級；
7、 地震烈度：≤7度；
8、 電網中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低
電阻接地。
