結構：

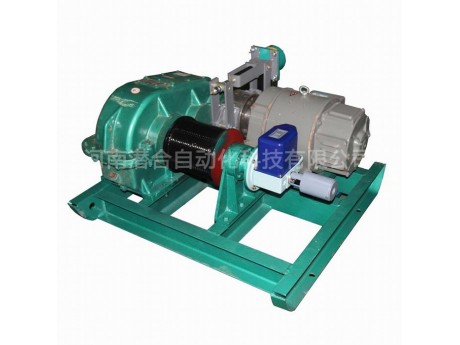

卷揚機由直流電機、減速機、制動器、卷筒、底座、數字主令信號及測控系統等組成，用于高爐自動探料。
工作原理：
當探料尺桿或重錘隨高爐料面下降到下極限位置時（需要裝料時），控制系統的數字主令控制器接通電機電源，卷揚機工作將探尺桿或重錘提起，當提至上極限位置時，主令控制器操作裝料設備，完成高爐裝料；當裝料完畢后，裝料設備的主令控制器給出指令，使本機的主令控制器操作本機使其探料尺桿或重錘重復隨料面下降的運行狀態，完成一個工作循環，探尺卷揚機通過多觸點的主令控制器與高爐整個設備系統聯系在一起，實現自動程序化操作。
在控制傳動軸上接有旋轉編碼器，旋轉編碼器與數字主令控制器共同完成位置的精確檢測，并經數字主令運算后送出料位的干接點信號及料位的模擬量信號，遠傳至中央控制室。
以上報價為虛擬價格，最終的報價請以官方報價為準，請來電咨詢。聯系人：楊士杰 電話：18603802255
產品官方鏈接：http://www.hnqianhe.com/juanyangji/product_44.html
型號
|
QHTJ-1
|
QHTJ-2
|
QHTJ-3
|
QHTJ-4
|
重錘質量(Kg)
|
55
|
55
|
165.5
|
169
|
提升高度
|
0~3.5
|
0~3.5
|
0~6
|
0~5
|
提升速度(m/s)
|
0.4
|
0.4
|
0.5
|
0.802
|
卷筒直徑
|
230
|
230
|
300
|
271
|
鋼繩直徑
|
7.7
|
7.7
|
8.8
|
8.8
|
電動機
|
Z2-52
|
Z2-52
|
Z2-52
|
Z2-52
|
減速機
|
ZQ350-31.5-7
|
ZQ350-31.5-7
|
ZQ350-23.34-7
|
ZL350-9-7
|
制動器
|
MWZ-200
|
MWZ-200
|
MWZ-200
|
MWZ-200
|
控制器
|
QHLK智能主令
|
QHLK智能主令
|
QHLK智能主令
|
QHLK智能主令
|
料位編碼器
|
E6CP
|
E6CP
|
E6CP
|
E6CP
|
料速編碼器
|
TRD-2T
|
TRD-2T
|
TRD-2T
|
TRD-2T
|
最大外形尺寸
|
1309×718
|
1320×920
|
1510×820
|
1590×979
|
質量(Kg)
|
330
|
386
|
665.5
|
940
|
配套高爐(m3)
|
50-100
|
50-100
|
380
|
450
|
配套探尺裝置
|
鐵642
|
鐵642
|
XLG380鐵J01-2
|
DT4019
|
