產品介紹

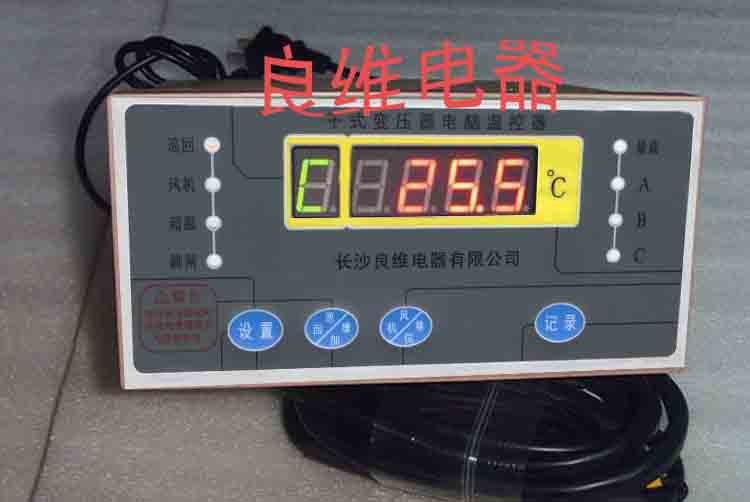

變壓器溫控器BWDK-3207采用高性能PT100傳感器，是保證干式變壓器安全運行的控制裝置。
該儀表設計新式，結構緊湊、牢固、顯示醒目、直觀，具有更加完善的系統(tǒng)保護、參數保存與輸出指示等功能。
其特有的溫度超限報警，超溫跳閘；負載斷線報警輸出，可以更好的保證無人值守供電系統(tǒng)安全、高效運行。
本產品具有精度高、體積小、壽命長、安裝方便，易使用等特點。
1、對三相繞組溫度的巡回顯示或最高溫度相繞組的跟蹤顯示（可隨意切換）。任何一路超過預設點即起控風機。
2、實現冷卻風機啟停的自動控制或手動控制（可隨意切換）。
3、風機啟停、超溫報警、超溫跳閘信號的顯示、輸出及遠傳。
4、傳感器開路、短路及超過測量范圍提示；風機斷線報警與輸出。
5、三相溫度修正。
性能指標：
1．測量范圍：0～200℃
2．使用條件： 工作溫度：－10℃～＋55℃
相對濕度：≤95％ (25℃) 工作電源：AC220V±10%，AC380V±10%；50Hz
3．分 辨 率：0.1℃
4．測溫精度：0.5級，控制誤差：≤±1℃
5．顯示方式：1位相位顯示，3位半溫度值顯示
6．繼電器觸點輸出：單相風機10A＊250V．三相風機10A＊380V．其他信號3 A＊220V
7．傳感器：Pt100鉑電阻 （Φ3×25mm）
8、最大功耗：塑殼為≤5W；鐵殼為≤8 W
9．產品重量：塑殼為≤1kg；鐵殼為≤5kg
10．外形尺寸：寬×高×長=160mm×80mm×145mm 開孔尺寸：寬×高=153mm×77mm
11．模擬電流輸出：4~20Ma（線性對應0~200.0℃）
12．通訊接口：一般采用RS-485通訊方式，可接30臺溫控器，通訊距離可達1200m
13．通過的抗干擾試驗項目：共模干擾．串模干擾．電快速瞬變．靜電干擾．空間射頻干擾
14．耐壓試驗：AC2500V．50 Hz．60S
