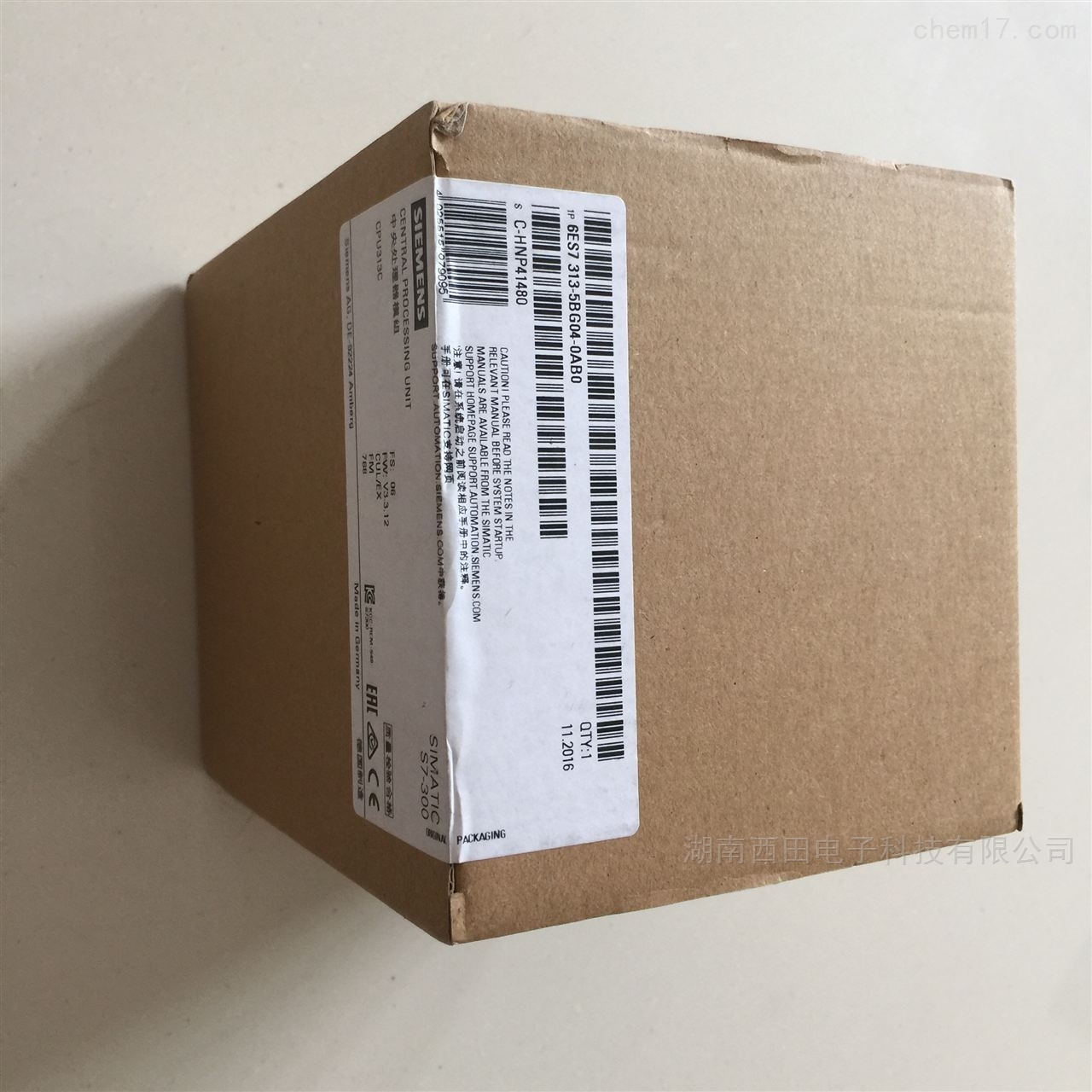

西門子PLC 6ES7313-6BG04-0AB0
西門子PLC 6ES7313-6BG04-0AB0
SIMATIC S7-300, CPU 313C-2 PTP,緊湊型CUP含MPI,16數字量輸入/16數字量輸出,3個高速計數器(30 KHZ),集成接口RS485,集成24V DC 電源,128KB 工作存儲區,前連接器(1 X 40針)需要MMC卡
鉻鐵合金主要用作煉鋼工業的合金添加劑，其品種眾多，以不銹鋼生產需求為最。中國不僅是鋼鐵大國，而且是鋼鐵強國，然而，我國鉻鐵資源稀缺，目前已探明的儲量很少開采和運輸十分困難。為了提高生產效率減少成本，眾多不銹鋼生產企業引進國外生產線先進技術和關鍵設備。如何讓這些先進的技術和設備得到充分發揮，我們?yōu)槟巢讳P鋼生產企業推薦西門子plc新型S7-1500產品作為集中管理設備控制大腦中樞。
方案技術要點
本項目主要通過CPU1516實現對電爐系統中的電爐主體PLC、天車主體 PLC、物料輸送系統（S7-300）和爐體自身的監控。充分利用的S7-1500產品的PID調節、步序控制以及強大的通訊功能。
01 要點：PID調節
該項目涉及泵頻率的PID調節比較多。相較于西門子plcS7 300/400的PID程序編寫及調節過程，S7 1500在博途環境中的操作更加方便。通過使用PID向導，可以實現對所有PID參數的設置，這其中包括PID的控制類型、輸入輸出值設置、過程值限定及監視等多種功能。
在PID調節過程中，博途軟件支持預調節和精細調節等自動調節功能，通過預調節功能實現工藝的初步調節，再用精細調節功能使調節過程更趨于穩定，從而達到PID參數的設置。
02 要點：順控
通過順控指令，輕松的完成了送料系統的順起、順停和故障停機。
03 要點：開放式以太網通訊
由于該電爐主體設備是由日方提供，要做到對電爐的完整控制需要和三菱的GX系統通訊，本系統充分利于了S7-1500 CPU集成PN口的以太網發送和接收指令，對三菱PLC進行遠程讀寫。
04 要點：Modbus TCP
該電爐天車物料系統主控PLC為AB提供，利用 S7-1500 CPU集成PN口的ModbusTCP通訊功能將Simatic S7-1500 作為Modbus/TCP Client 與通信伙伴建立通訊。
將第三方設備中的數據通過ModbusTCP協議讀取到主機1500CPU中。
在本系統中通過對S7-1500的使用，無論從產品處理速度、模塊精度以及強大的PROFINET組網能力、故障診斷能力等諸多方面，都突顯該系列PLC產品強大的性能優勢；而TIA 博途軟件在高效編程高效調試等方面，能為技術人員節省很多時間，調試過程更加順暢；強大的通訊能力完全解決現場的各種通訊問題。
