產品簡介

三相交流電流變送器

產品價格：￥0

上架日期：2021-03-13 10:35:43

產地：深圳

發貨地：深圳

供應數量：不限

最少起訂：1臺

瀏覽量：150

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

三相交流電流隔離傳感器/變送器

型號：	CE-IJ31	負載能力：	電壓輸出≤5mA
	CE-IJ31A（真有效值）		電流輸出≤400Ω
輸入范圍：	0～0.5A /0～25A AC	響應時間：	300 mS
輸出類型：	5V或4-20 mA	輔助電源：	+12V或+15V或+24V
精度等級：	0.5級	靜態功耗：	300 mW

產品特性表

主型號	隔離原理	隔離耐壓	響應時間	過載能力	靜態功耗（mW）		安裝方式
					Vz,Vd,Vg,Iz輸出	Iy輸出
CE-IJ31 CEIJ31A	電磁	≤2500VDC	≤400mS	20倍或≤500A，1秒5次	350(0.2級) 300(0.5級)	480(0.2級) 450(0.5級)	導軌/螺孔

產品選型表 （請按"從左到右的原則"選出可選項）

主型號	輸出類型	輔助電源	穿孔方式	外形結構	等級指數	常用額定值
CE-IJ31 CE-IJ31A	1---0~5V RMS 　 (Vg:跟蹤輸出)* 3---0~5V DC (Vz) 4---0~20mA (Iz)* 5---4~20mA (Iy)** 8---0~10V DC (Vd)	2---12V 3---15V 4---24V	B---ф6.5	S3	0.2 0.5	1A，2A，5A， 10A，15A，25A
CE-IJ31 CE-IJ31A		2---12V 3---15V 4---24V	D---ф11	S5	0.5	50A,100A
CE-IJ31 CE-IJ31A	3---0~5V DC (Vz) 4---0~20mA (Iz)* 5---4~20mA (Iy)** 8---0~10V DC (Vd) F---OC頻率信號輸出	8---110V 9---220V	B---ф6.5	MSK # BSK	0.2 0.5	1A，2A，5A， 10A，15A，25A

*-CE-IJ31A無Vg、Iz、Vd輸出方式，等級指數現只有0.5級。
**-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時，請用戶在訂貨時注明。
#-MSK型端子電流輸入變送器輸入電流≤5A。

選型示例：CE－IJ31－32BS3－0.5/0~5A
描述：輸入三相交流電流:0~5A,輸出:0~5V DC,輔助電源:+12V,孔徑：ф6.5mm，等級指數:0.5級，S3型電量隔離變送器。

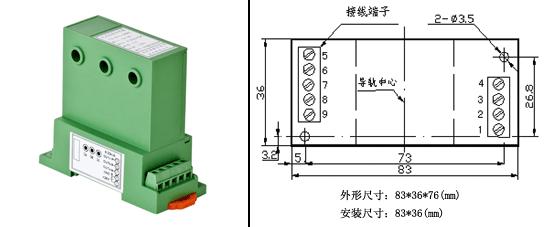

接線參考圖（點擊可放大）
