AC/DC 220V 三相交流電流隔離傳感器
一、概述
本產品是一種采用電磁隔離原理、AC（DC）110V-220V作為輔助電源的三相交流電流隔離傳感器，能對0-20A三相交流電流進行采樣、隔離和變送，可輸出0-5V/0-20mA/4-20mA的標準電量信號。輸出信號與輸入信號間完全呈線性關系。該產品具有精度好、隔離耐壓高、低溫漂、使用安裝方便和無須另配直流輔助電源等特點。產品符合國際標準，可廣泛應用于交流電壓信號的實時檢測/監控，如通訊、電力、鐵路和工業控制等領域。
二、產品特點
1、柵欄式端子，使用安裝方便
2、量程：0-25A
3、輸出信號與輸入信號間完全呈線性關系
4、精度好、隔離耐壓高、低溫漂
5、無須另配直流輔助電源
6、電流直接由端子輸入
三、產品型號
CE-IJ31-*9MSL-精度等級/電壓輸入標稱值范圍
其中：“*”為3，4，5 表示輸出類型，分別代表0-5V，0-20mA,4-20mA
五、主要技術指標
測試條件：輔助電源：AC（DC） 110-220V
輸入范圍：0-20A(AC)
精度等級：0.5級（采用引用誤差）
工作溫度：0-50℃
溫漂特性：0.5級 500ppm/℃
隔離耐壓：2500V DC
負載能力：電壓輸出≥2kΩ
電流輸出≤250Ω
響應時間：≤300mS
輸入過載能力：2倍額定電流輸入值，施加1秒。間隔10秒，重復10次
四、 產品接線圖及外觀圖
 |
 |
|
產品參考接線圖
|
||
 |
||

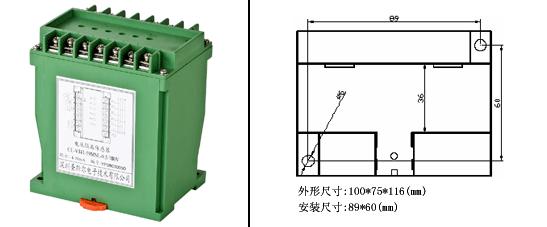

安裝方式：DIN35導軌或M4螺釘固定安裝，尺寸如上
|
SL外型：100L*75W*115H（mm）
|
|
|
|
產品參考接線圖
|
||
|
||
安裝方式：DIN35導軌或M4螺釘固定安裝，尺寸如上
|
SL外型：100L*75W*115H（mm）
|
