產品簡介

三相交流電壓隔離傳感器

產品價格：￥0

上架日期：2021-03-13 10:35:43

產地：廣東深圳

發貨地：廣東深圳

供應數量：不限

最少起訂：1臺

瀏覽量：188

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

AC/DC 220V 三相交流電壓隔離傳感器

一、概述
本產品是一種采用電磁隔離原理、AC（DC）110V-220V作為輔助電源的三相交流電壓隔離傳感器，能對三相四線（VJ41）/三相三線（VJ31）的交流電壓進行采樣、隔離和變送，可輸出0-5V/0-20mA/4-20mA的標準電量信號。輸出信號與輸入信號間完全呈線性關系。該產品具有精度好、隔離耐壓高、低溫漂、使用安裝方便和無須另配直流輔助電源等特點。產品符合國際標準，可廣泛應用于交流電壓信號的實時檢測/監控，如通訊、電力、鐵路和工業控制等領域。

二、產品特點
1、同一產品同時可用于三相三線、三相四線
2、無須另配直流輔助電源，只要是110V-220V之間的交直流電源都可
3、柵欄式端子，使用安裝方便
4、輸出信號與輸入信號間完全呈線性關系
5、精度好、隔離耐壓高、低溫漂

三、產品型號
CE-VJ41（31）-*9MSL-精度等級/電壓輸入標稱值范圍
其中：“*”為3，4，5 表示輸出類型，分別代表0-5V，0-20mA,4-20mA

四、主要技術指標
測試條件：輔助電源：AC（DC） 110-220V
輸入范圍：0-500V
精度等級：0.5級（采用引用誤差）
工作溫度：0-50℃
溫漂特性：0.5級 500ppm/℃
隔離耐壓：2500V DC
負載能力：電壓輸出≥2kΩ
電流輸出≤250Ω
響應時間：≤300mS
輸入過載能力：2倍額定電壓輸入值，施加1秒。間隔10秒，重復10次

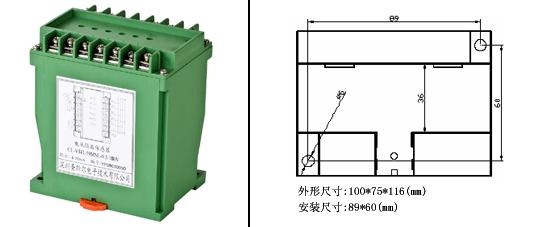

四、產品接線圖及外觀圖


三相四線接線圖	三相三線接線圖


單相接線圖

安裝方式：DIN35導軌或M4螺釘固定安裝，尺寸如上深圳市華倫康盛優勢廠價供應AC/DC 220V 三相交流電壓隔離傳感器CE-VJ31 VJ41，報價熱線0755-28144491吳小姐。		SL外型：100L75W115H（mm
