單路直流電壓隔離傳感器/變送器
| 型號： | CE-VZ01(三隔離) | 負載能力： | 電壓輸出≤5mA | |
| CE-VZ02(電磁隔離) | 電流輸出≤300Ω | |||
| 輸入范圍： | 0～100mV 0～1000V | 響應時間： | ≤15 mS | |
| 輸出類型： | 5V或4-20 mA | 輔助電源： | +12V或+15V或+24V或AC220V | |
| 精度等級： | 0.2級 | 靜態功耗： | 200 mW |
主型號
|
隔離原理
|
隔離耐壓
|
響應時間
|
過載能力
|
靜態功耗（mW）
|
安裝方式
|
|
Vz,Vd,Vg,Iz輸出
|
Iy輸出
|
||||||
| CE-VZ01 | 光電/三隔離 | ≤2500VDC | ≤15mS | 2倍額定輸入值,1秒10次 | 180 | 300 | 導軌式 PCB |
| CE-VZ02 | 電磁 | 50 | 120 | ||||
產品選型表 （請按"從左到右的原則"選出可選項）
主型號
|
輸出類型
|
輔助電源
|
穿孔方式
（mm） |
外形
結構 |
等級
指數 |
常用額定值
|
| CE-VZ01 | 3---0~5VDC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy)* 6---1~5VDC (Vy) 8---0~10V DC (Vd) F---OC頻率信號輸出 |
2---12V 3---15V 4---24V |

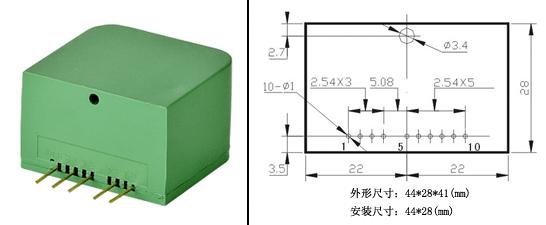

M-無孔 | S1 S2 |
0.5 | 50mV,75mV |
| 8---110V 9---220V |
S3 | |||||
| CE-VZ02 | 2---12V 3---15V 4---24V |
S1 S2 |
0.2 0.5 |
10mV, 50mV,75mV, 1V，5V，10V，50V，75V， 100V，200V，500V，1000V | ||
| H2 | ≤300V |
* 選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時，請用戶在訂貨時注明。
選型示例：CE－VZ02－52MS1－0.2/0~75mV
描 述：輸入單路直流電壓:0~75mV,輸出:4~20mA,輔助電源:+12V，無孔，等級指數:0.2級，S1型電量隔離變送器。
|
 |
