ZSG-35
電源變壓器說明書
一、概述：

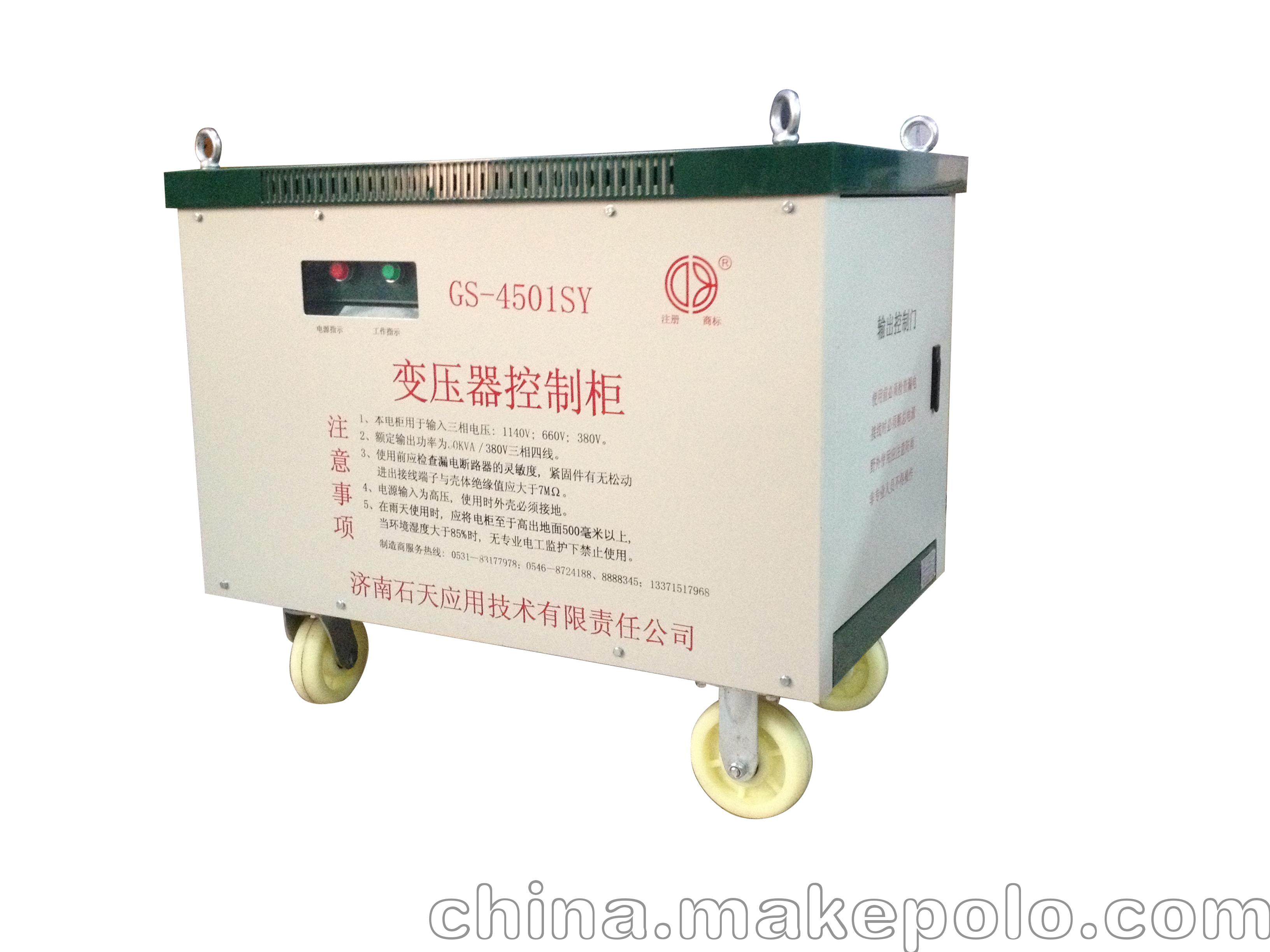

ZSG-35電源變壓器是專為油田野外作業施工移動板房的用電，尤其是非正常市電供電環境，如交流1140V；660V/50Hz而精心設計的專用電控柜。該電控柜適用于多種額定輸入電壓，滿足了油田作業安全用電的需要。該電控柜采用了目前優質新型材料和工藝技術設計生產，把電網的高壓電轉換成電器能夠使用的市壓電，變壓器控制柜輸出配有漏電、短路保護裝置。電控柜設計合理，對防雨、防塵、抗沖擊、易維修等方面，進行了特意加工設計，是油田作業施工的實用安全電控裝置。
二、特點：
1：大功率安全切換，多種額定輸入電壓方式；
2：輸出端配有380V/100A和220V/100V漏電保護裝置；
3：配有閃光指示，顯示為電柜危險區域；
4：控制柜底部配置Φ200絕緣萬向輪，可靈活搬移；
5：一體化配置設計，控制操作簡便實用；
三、技術參數：
輸入電壓 | AC:1140、660V、380V |
輸出電壓 | AC:380V、220V |
輸出功率 | 35KVA |
初級對地電抗 | 3750V/ min |
帶電部分對地絕緣 | ＞7MΩ |
適應溫度 | -40℃～60℃ |
相對濕度 | <85% |
整機重量 | 245kg |
四、安裝與使用：
1、ZSG-35電源變壓器應放在距離地面50厘米的電控柜專用支架上，電柜放置要平穩，不傾斜。
2、接線前，先檢查電柜各部件是否齊全，壓線是否牢固。
3、接線時，先打開電柜輸入控制門，根據輸入電壓標示，將輸入保險調整至對應的電壓值線柱；從底部引線孔引入輸入線，將輸入線牢固的壓在相應的電控柜輸入接線柱上。
4、電控柜輸出為三相四線動力輸出和~220V輸出。輸出線根據電柜輸出標示，牢固的壓在相應的接線柱上。接地線一端壓在電柜的接地螺絲上，焊地錨的一端砸在地里不少于50厘米。
5、一切都準備好后，接通電源。先合上高壓斷路器，此時電柜的電源指示燈亮，說明電柜進入工作狀態；這時再合上電控柜動力輸出開關，工作指示燈亮，說明電柜已開始工作，此時，可以打開用電器開關，使用電器。（注意：斷電時先斷動力開關，再斷總開關。）
五、 注意事項：
1、使用前應仔細閱讀說明書，并由專業電工人員操作。
????2、電源變壓器限定了控制柜額定輸出功率，切勿將總保險管（1140V/50A）隨意增大。
3、連接單項大功率電器時，應由電工對各項負載平衡計算，切勿偏相過大。
4、嚴禁帶電搬動變壓器控制柜。
5、嚴禁帶電搬動變壓器控制柜后級輸出控制的任何電器。????6、嚴禁帶電接線及拉線。
7、嚴禁私自改變控制柜的內部結構，嚴禁用力撞擊控制柜殼體。
8、控制柜的接地線應有良好的接地保證。
9、控制柜的供電源，須配有相應的漏電保護裝置。 ?
10、因接地或線路及電器絕緣不好造成的損害，制造商不承擔責任。
11、該控制柜輸出的電源包括所有電器，都有漏電的可能，請使用者嚴格按照用電規范操作。
12、控制柜漏電開關跳閘后，應報電工或由專業技術人員排除漏電隱患后再使用。
