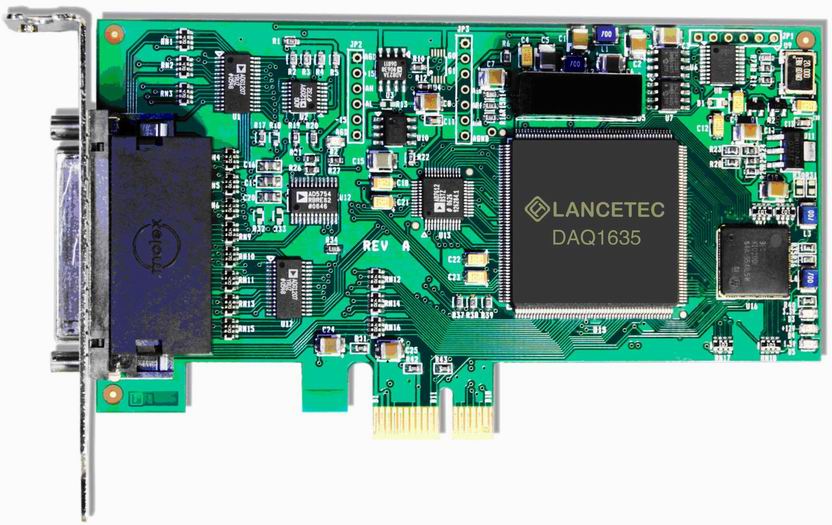

DAQ1635 數據采集卡系列產品是一款高速、高性價比的數據采集卡,系統小巧、結構緊湊、連接簡便,為現場測試和實驗室測試人員提供了高性能的測試解決方案.
數據采集卡特點
兼容PCIE 2.0, PCIE X1
16 bit A/D, 8路差分/16路單端
采樣率250 kS/s (DAQ1635/A)
740 kS/s (DAQ1636/A)
支持外部同步保持(SSH)技術
100% 數字校準
512個通道/增益掃描緩沖器
2048字節的數據緩沖器
支持多種觸發方式：
內部/外部/模擬/數字/軟件觸發
2路16 bit 250 kS/s模擬輸出(可選)
8 路多用途數字I/O,可設置
32位定時器/計數器
中文操作軟件:C-DAS (詳見31頁)
數據采集卡通道數 16路單端/8路差分
接線端口 微68芯 SCSI接口
輸入范圍 4個輸入范圍 (可擴展12個)
輸入電壓范圍 (可通過掃描列表編程選擇)
雙極性 ±10V, ±5V
單極性 0V ~ 10V, 0V ~ 5V
建立時間 在滿量程范圍內4 μs穩定到1 LSB
最大輸入電壓 ±11V（相對于模擬地）
過壓保護 ±35V
輸入阻抗 1MΩ
分辨率 16 bit
輸出電壓范圍 ±5V, ±10V, 0~ +5V, 0~ +10V
同步輸出 支持
輸出緩沖 每通道256個點
A/D類型 逐次逼近, 250 kS/s (DAQ1635)
逐次逼近, 740 kS/s (DAQ1636)
轉換時間 1.45 μs (DAQ1635)
0.95/1.25 μs (Warp/Normal, DAQ1636)
數據采集卡采樣時間 0.38 μs
信號噪音失真比 93 dB典型值 @2 kHz
總諧波失真(THD) –107 dB典型值 @2 kHz
DC精確度 轉換噪音0.55 LSB, 不丟碼16 bit
AC精確度 轉換噪音93 dB,總諧波失真-107 dB
數據傳輸 支持DMA數據傳輸
掃描列表深度 2048字節
掃描列表參數 內部/外部通道, 增益, 單/雙極性
數據采集卡采樣率(通道間) 可編程4, 5, 10, 20 μs
采樣時鐘(列表間) 可編程 每秒25萬次到7分鐘一次
通道間同步時鐘 每個同步時鐘單位為0.05 μs
通道數 1個32位獨立定時器, 1個32位自由定時器
輸入頻率 最大10 MHz
觸發電平 LVTTL
輸出 1MHz到1/4,294,967,296MHz
通道數 8個可設置為輸入輸出
輸入輸出電平 LVTTL
數據采集卡功耗 正常工作5W
溫度范圍 0 ~ +60?C(操作); -40 ~ +80?C(存儲)
尺寸 120 mm W x 63.5 mm H x 15 mm D
端子板、線纜 提供多種選擇，根據實際測試需求而定
