1、動作判據
(1)It≥150A It為突變量電流起動值
(2)△I≥0.5I0 △I為電流變化率 I0為短路前線路電流
(3)I=0 I為線路故障后電流
(4)0.06S≤△T≥3S △T為電流突變時間
2、應用范圍

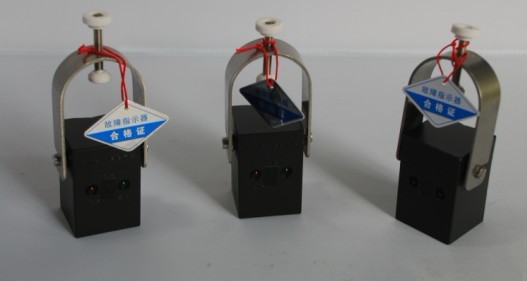

EKL-2型應用于6－110KV的分接箱、環網柜、箱變等電纜系統中。
3、技術特點
1） 動作準確，抗干擾能力強：信號不受線路、勵磁涌流、高次諧波、電流波動，尤其是電纜分布電容旁路的影響。
2） 故障段查找簡單：指示器直接安裝在配電線路上，通過相鄰兩個指示器動作與否可以很方便的找到故障段。
3） 自動/手動復位：指示器按照出廠設定的復位時間在動作后由故障狀態自動返回正常位置；也可以按用戶需要進行手動復位。
4） 裝卸操作簡單：無需專用安裝工具可帶電裝卸指示器。
