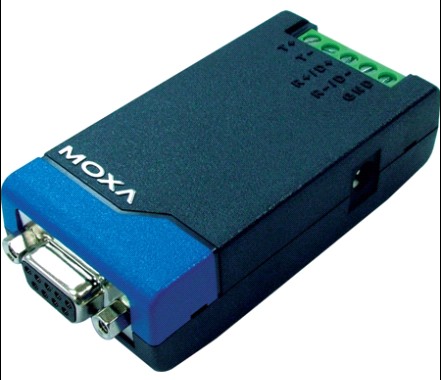

TCC-80轉換器通過從RS-232端口取電來實現RS-232到 RS-422/485轉換。它將RS-232的TxD和RxD信號轉換為半 雙工的2線RS-485或全雙工的4線RS-422/485差分信號。 同時，TCC-80內建有15KV ESD浪涌保護功能，可防止輸出信號的電流突波。除此之外，TCC-80還提供了通過檢 測RS-232輸出信號TxD狀態來實現RS-485自動數據流向 控制的功能。因此，客戶不必親自控制RS-485數據的流向。
串口取電
TCC-80 的RS-232接口接頭為孔式DB9的形式�？芍苯优cPC 機相連，并通過TxD、RxD和DTR信號線向PC機取電。無論 這些電平信號高低與否，TCC-80都可以從這些數據/握手 信號線上獲取足夠的電源。若某些應用當中沒有使用握手 信號，客戶可以采用外部供電的方式。電源要求在5-12V DC，例如USB供電或電源適配器。
使用外部電源適配器
對TCC-80這類串口取電的設備來講，終端電阻的選取是 非常關鍵的。在多數情況下，當RS-422/485電纜超過100 米時就會用到終端電阻。除去數據傳輸產生的功耗，終 端電阻產生的功耗大概為75mW之多，此時，通過串口取電的方式就不能滿足TCC-80工作的需求。因此，若 RS-422/485傳輸距離較長而使用到終端電阻或沒有使用握 手信號時，強烈建議客戶使用USB或電源適配器之類的方 式為TCC-80供電。
串口取電的功率消耗
通過RS-232串口取電方式使用TCC-80轉換器時，尤其要 注意電源功耗。RS-232電纜長度以及RS-422/485的傳輸距 離。 通常，PC機上的標準串口能夠通過TxD、RxD和DTR提供大 概70-90mW的電源功率，TCC-80消耗掉其中50mW。需要注意的是，RS-232與主機之間的電纜長度應短于15cm 以確保在傳輸過程中的電源功率損耗降至最低。余下的功 率則用于RS-422/485信號的傳輸。
