主要功能與特點:
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，機械夾緊，機械變速操作簡便。
導軌經超高頻淬火。
搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且
它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
|

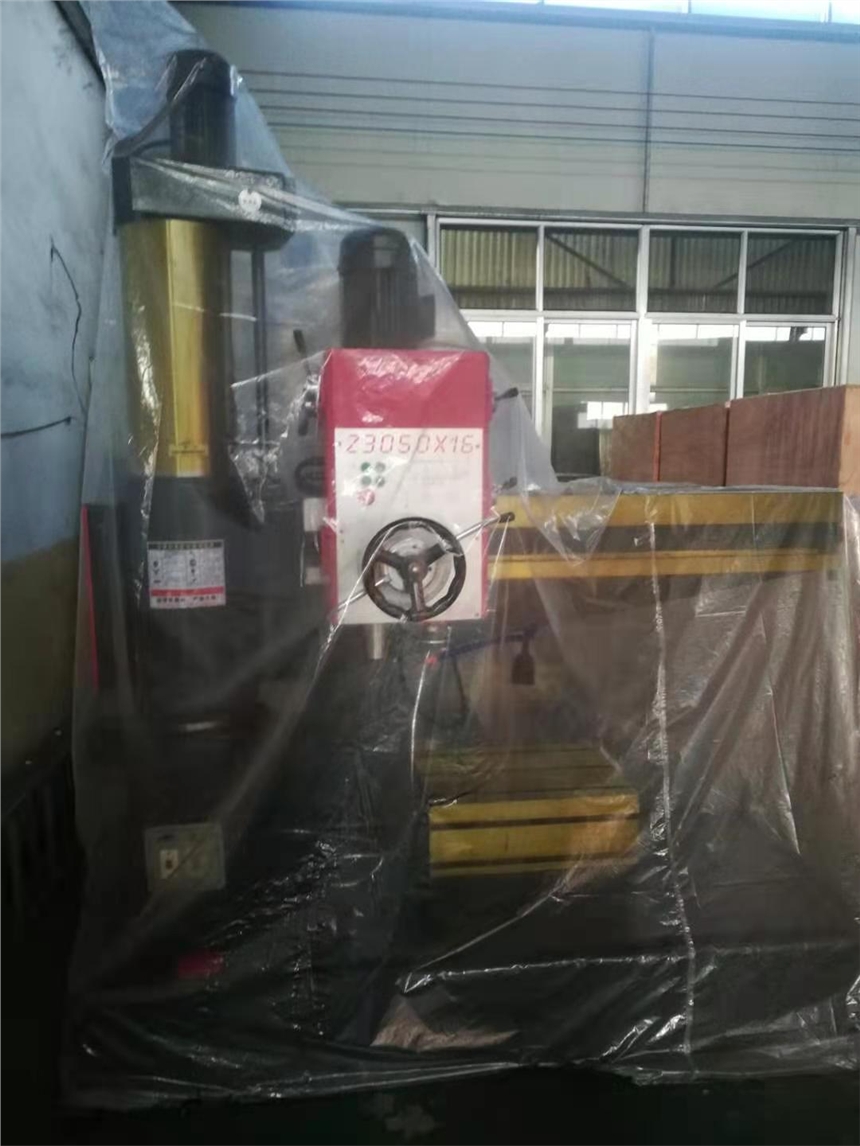

ZQ3050×10×13×16系列搖臂鉆床技術參數 |
||
|
規格與參數 |
單位 |
ZQ3050×16 |
|
鉆孔直徑 |
|
50 |
|
主軸中心至立柱母線距離 |
mm |
z大1600 |
|
z小360 |
||
|
主軸箱水平移動距離 |
mm |
1250 |
|
主軸端面至底座工作臺距離 |
mm |
z大1300 |
|
z小260 |
||
|
主軸圓錐孔 |
莫氏5號 |
|
|
主軸行程 |
mm |
220/280 |
|
主軸轉速級數 |
級 |
6/16 |
|
主軸轉速范圍 |
r/min |
25-2000 |
|
主軸進給量6級 |
|
0.10 0.16 0.22 0.25 0.35 0.56 |
|
主軸允許進給抗力 |
N |
16000 |
|
搖臂回轉角度 |
。 |
360 |
|
升降電動機功率 |
Kw |
1.5 |
|
主電機功率 |
Kw |
4 |
|
凈重 |
Kg |
3000 |
|
機床輪廓尺寸（長×寬×高） |
mm |
2170×950×2450 |
