技術數據

產品品牌名稱

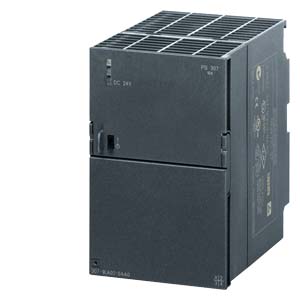

PS 307

電源類型

24 V/10 A

輸入

電網的形狀

單相交流

電源電壓/ 1 /在AC時/額定值

120 V

電源電壓/ 2 /在AC時/額定值

230 V

電源電壓

電源電壓

范圍自適應

輸入電壓/ 1 /在AC時

85…132 V

輸入電壓/ 2 /在AC時

170…264 V

輸入端規格

否

過電壓過載能力

2.3 ×V額定輸入，1.3ms

跨接時間

20 ms

工作條件

Vin = 93/187 V時

線頻率

50/60 Hz

電源頻率

47...63 Hz

輸入電壓120 V的額定值中]/[不可用-額定值

4.2 A

輸入電壓120 V的額定值中]/[不可用-額定值

1.9 A

電流限制

55 A

接通電流極限持續時間/ 25 °C時/最大值

3 ms

I2t值

3.3 A²·s

保險絲規格

T 6.3 A/250 V (不可用)

保險絲規格

建議微型斷路器：10A，特性曲線C

輸出

電壓波形

可控的，DC電壓隔離

輸出電壓

24 V

相對總公差

3 %

相對調節精度

0.1 %

相對調節精度

0.5 %

剩余波紋度

50 mV

剩余波紋度

15 mV

電壓峰段

150 mV

電壓峰段

60 mV

產品功能/可調整輸出電壓

否

輸出電壓設置方式

-

顯示類型

綠色LED指示輸出24 V電壓正常

輸出電壓特性

V輸出無超調（軟啟動）

動作延遲時間

2 s

電壓升高時間

10 ms

額定值

10 A

輸出電流

0…10 A

供給的有效功率/典型

240 W

瞬時過載電流/啟動期間短路/典型

38 A

過電流的過載能力持續時間/啟動時短路

80 ms

瞬時過載電流/運行期間短路/典型

38 A

過電流的過載能力持續時間/運行時短路

80 ms

產品特點

是

效率

百分比有效系數

90 %

損耗的有效功率

27 W

閉環控制

相對調節精度

0.1 %

相對調節精度

2 %

調節時間/最大值

0.1 ms

保護和監測

防過壓保護的結構形式

附加控制回路，在< 28.8 V時關閉，自動重啟

電流限制動作值

11…12 A

輸出的特性/短路保護

是

短路保護的結構形式

電子鎖閉，自動重啟

持續短路電流/有效值/最大值

12 A

適用于過載和短路

-

安全

電位隔離

是

電位隔離

通過了EN 60950-1和EN 50178的安全低輸出電壓

電氣設備保護級

Class I

泄漏電流/最大值

3.5 mA

泄漏電流/典型

0.6 mA

合格證明

是

資格證明

是

資格證明

cULus-Listed (UL 508, CSA C22.2 No. 142),文件E143289, UL 1604 Class IDiv. 2 Group A, B, C, D,文件E330455

資格證明

ATEX (EX) II 3G Ex nA II T4; UL 1604 Class I, Div. 2, Group ABCD

資格證明

Class I, Div. 2, Group ABCD, T4

認證類型

否

造船許可

在S7-300系統中

防護等級IP

IP20

EMC

標準

EN 55022 Class B

標準

EN 61000-3-2

標準

EN 61000-6-2

運行數據

環境溫度/運行期間

0…60 °C

環境溫度

自然對流

環境溫度/運輸期間

-40…+85 °C

環境溫度/存放期間

-40…+85 °C

氣候級

氣候類型為3K3，無冷凝

機械裝置

電氣連接的結構形式

螺栓連接

電氣連接結構形式/在輸入端

L, N, PE:每0.5 ... 2.5 mm² 1個螺釘型端子單芯/多股

電氣連接結構形式/在輸出端

L+, M:每0.5 ... 2.5 mm² 4個螺釘型端子

電氣連接設計/輔助觸點的

-

寬度/外殼的

80 mm

高度/外殼的

125 mm

深度/外殼的

120 mm

安裝寬度

80 mm

安裝高度

205 mm

凈重

0.8 kg

產品特點/外殼的/可順序排列的殼體

是

固定類型/墻壁安裝

否

固定類型/導軌安裝

否

固定類型/ S7-300異型匯流排安裝

是

固定類型

可安裝在S7導軌上

機械附件

標準導軌安裝適配器(6EP1971-1BA00)

其他說明

在額定輸入電壓和環境溫度25℃的參數（除非另有規定）
