一、概述
XW型接地短路故障指示器（四合一）安裝在6－35KV輸配電線路上，用于指示故障電流流通的裝置。線路發生故障，巡線人員可借助指示器的紅色報警顯示迅速確定故障區段并找出故障點。極大地提高了工作效率、縮短停電時間，有效地提高了供電的可靠性。故障檢測裝置檢測方法新穎，不僅動作可靠、性能穩定，而且安裝和卸落都極其簡單方便。
二、動作原理
接地檢測原理：采樣接地瞬間的電容電流首半波與接地瞬間的電壓首半波，比較其相位，當采樣接地瞬間的電容電流突變且大于一定數值，并且與接地瞬間的電壓首半波同相，同時導線對地電壓降低，則判斷線路發生接地，否則線路未發生接地。
短路檢測原理：根據短路現象；在短路瞬間電流正突變、保護動作停電作為動作依據。
三、性能特點

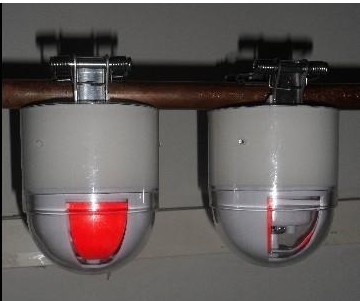

故障指示：正常運行時，窗口為白色顯示；發生短路、接地故障時，窗口為紅色顯示。
在線運行：直接安裝在架空線路上，免維護。
適應性好:自動判斷，白天翻牌報警,晚上發光，提高效率。
抗干擾強:信號不受線路、勵磁涌流、高次諧波、電流波動，尤其是電纜分布電容旁路的影響。
自動復位:指示器動作翻牌后，送電時通過電流沖擊自動復歸，無須設定時間。
帶電裝卸:帶電裝卸極其簡單，不影響線路運行。
四、技術指標
▲ 適用電壓等級： U≥6KV
▲ 適用導線電流： I≤1000A
▲ 適用導線線徑： 25mm2≤d≤400mm2
▲ 動作響應時間： 0.06S≤T≤3S
▲ 靜態功耗： ≤10μw
▲ 動作復位時間： 12、24小時可選
▲ 使用環境溫度： －40℃≤T≤+75℃
▲ 動作次數： ≥3000次
▲ 重量： 460g
五、應用范圍
安裝在長線路的中段和分支入口處：可指示線路故障區段及故障分支。
安裝在變電站出口：可判明是站內或站外故障。
安裝在用戶配變高壓進線處：可判明故障是否由用戶原因造成。
安裝在電纜與架空線連接處：可區分故障是否在電纜段。
