型號 |
CPU SR20 AC/DC/RLY |
CPU SR40 AC/DC/RLY |
CPU SR60 AC/DC/RLY |
|---|---|---|---|
|
訂貨號（MLFB） |
6ES7 288-1SR20-0AA0 |
6ES7 288-1SR40-0AA0 |
6ES7 288-1SR60-0AA0 |
|
常規 |
|||
|
尺寸 W x H x D（mm） |
90 x 100 x 81 |
125 x 100 x 81 |
175 x 100 x 81 |
|
重量 |
367.3 g |
441.3 g |
611.5 g |
|
功耗 |
14 W |
23 W |
25 W |
|
中央處理CPU |
訂貨號 |
|
|---|---|---|
|
CPU SR20 |
繼電器輸出，220 V AC 供電，12 輸入/8 輸出 |
6ES7 288-1SR200-AA0 |
|
CPU ST20 |
晶體管輸出，24 V DC 供電，12 輸入/8 輸出 |
6ES7-288-1ST20-0AA0 |
|
CPU SR30 |
繼電器輸出，220 V AC 供電，18 輸入/12 輸出 |
6ES7-288-1SR30-0AA0 |
|
CPU ST30 |
晶體管輸出，24 V DC 供電，18 輸入/12 輸出 |
6ES7-288-1ST30-0AA0 |
|
CPU SR40 |
繼電器輸出，220 V AC 供電，24 輸入/16 輸出 |
6ES7-288-1SR40-0AA0 |
|
CPU ST40 |
晶體管輸出，24 V DC 供電，24 輸入/16 輸出 |
6ES7-288-1ST40-0AA0 |
|
CPU SR60 |
繼電器輸出，220 V AC 供電，36 輸入/24 輸出 |
6ES7-288-1SR60-0AA0 |
|
CPU ST60 |
晶體管輸出，24 V DC 供電，36 輸入/24 輸出 |
6ES7-288-1ST60-0AA0 |
|
CPU CR40 |
繼電器輸出，220 V AC 供電，24 輸入/16 輸出 |
6ES7-288-1CR40-0AA0 |
|
CPU CR60 |
繼電器輸出，220 V AC 供電，36 輸入/24 輸出 |
6ES7-288-1CR60-0AA0 |
|
擴展模塊 EM |
訂貨號 |
|
|---|---|---|
|
EM DE08 |
數字量DI模塊，8路輸入 |
6ES7-288-2DE08-0AA0 |
|
EM DR08 |
數字量DO模塊，8路 繼電器 輸出 |
6ES7-288-2DR08-0AA0 |
|
EM DT08 |
數字量DO模塊，8路 晶體管輸出 |
6ES7-288-2DT08-0AA0 |
|
EM DR16 |
數字量DI/DO模塊，8路輸入 / 8路繼電器輸出 |
6ES7-288-2DR16-0AA0 |
|
EM DT16 |
數字量DI/DO模塊，8路輸入 / 8路晶體管輸出 |
6ES7-288-2DT16-0AA0 |
|
EM DR32 |
數字量DI/DO模塊，16路輸入 / 16路繼電器輸出 |
6ES7-288-2DR32-0AA0 |
|
EM DT32 |
數字量DI/DO模塊，16路輸入 / 16路晶體管輸出 |
6ES7-288-2DT32-0AA0 |
|
EM AE04 |
模擬量AI模塊，4 路輸入 |
6ES7-288-3AE04-0AA0 |
|
EM AE08 |
模擬量AI模塊，8路輸入 |
6ES7-288-3AE08-0AA0 |
|
EM AQ02 |
模擬量AO模塊，2 路輸出 |
6ES7-288-3AQ02-0AA0 |
|
EM AQ04 |
模擬量AO模塊，4路 輸出 |
6ES-7288-3AQ04-0AA0 |
|
EM AM03 |
模擬量AI/AO模塊，2路 輸入/ 1路輸出 |
6ES7-288-3AM03-0AA0 |
|
EM AM06 |
模擬量AI/AO模塊，4路 輸入/ 2路 輸出 |
6ES7-288-3AM06-0AA0 |
|
EM AR02 |
熱電阻輸入模塊，2 通道 |
6ES7-288-3AR02-0AA0 |
|
EM AR04 |
熱電阻輸入模塊，4 通道 |
6ES7-288-3AR04-0AA0 |
|
EM AT04 |
熱電偶輸入模塊，4 通道 |
6ES7-288-3AT04-0AA0 |
|
EM DP01 |
Profibus-DP從站擴展模塊 |
6ES7-288-7DP01-0AA0 |
|
信號板 SB |

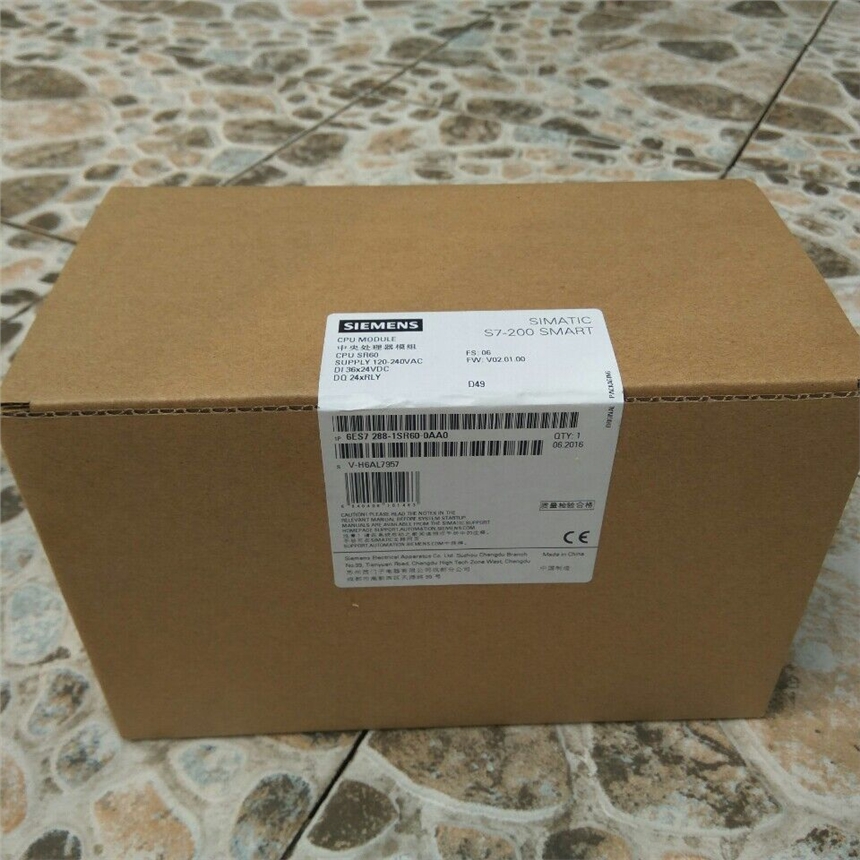

長期低價出售西門子SMARTCPU模塊288-SR60 |
訂貨號 |
|---|---|---|
|
SB CM01 |
通信信號板，RS485/RS232 |
6ES7-288-5CM01-0AA0 |
|
SB DT04 |
數字量擴展信號板，2路輸入/2路晶體管輸出 |
6ES7-288-5DT04-0AA0 |
|
SB AE01 |
模擬量擴展信號板， 1 路模擬量AI |
6ES7-288-5AE0-10AA0 |
|
SB AQ01 |
模擬量擴展信號板，1 路模擬量AO |
6ES7-288-5AQ01-0AA0 |
|
SB BA01 |
電池信號板，支持普通紐扣電池 CR1025 |
6ES7-2885BA0-10AA0 |
|
其它附件 |
訂貨號 |
|
|---|---|---|
|
PM207 3A |
電源,輸入:120/ 230 V AC,輸出: 24 V DC / 3 A |
6ES7-288-0CD10-0AA0 |
|
PM207 5A |
電源,輸入:120 /230 V AC ,輸出: 24 V DC /5 A |
6ES7-288-0ED10-0AA0 |
|
XB005 |
SCALANCE 以太網交換機,5端口 |
6GK5 005-0BA00-1AB2 |
|
觸摸屏 HMI |
訂貨號 |
|
|---|---|---|
|
SMART 700IEV3 |
7寸,64K色,集成以太網口,USB2.0,歸檔功能 |
6AV6 -648-0CC11-3AX0 |
|
SMART1000IEV3 |
10.2寸,64K色,集成以太網口,USB2.0,歸檔功能 |
6AV6- 648-0CE11-3AX0 |
|
TD400C |
藍色背光LCD，4行文本顯示器，可自定義前面板 |
6AV6- 640-0AA0-0AX0 |
SIMATIC IPC547eco 是一款堅固耐用，性能可靠的產品，具有19英寸標準4U機架式設計，采用英特爾奔騰雙核 E5300處理器，最多可達 500 GB 的串行 ATA 硬盤配置。可在環境溫度高達40°C的工業條件下24 小時不間斷使用。借助于 PCI/PCI-Express 技術的 7 個長擴展槽，該設備可以使用功能強大的擴展卡，例如，PCIe × 16（2代） 圖形卡可用于連接兩臺顯示器，而 PCIe × 8（1 槽）可用于安裝幀采集器模塊等。SIMATIC IPC547eco共有四種固定配置，使選型變得更加簡單、快捷，非常貼合中國客戶需求。可應用于：6ES7288-1SR60-0AA0
對工業過程進行測量，以及開環和閉環控制
生產過程可視化
圖像處理，比如在質量檢驗中的應用
數據采集和管理，比如用于配方管理
智能能源管理
■ 采用長期低價出售西門子SMARTCPU模塊288-SR60尖端行業設計的全金屬外殼，提供高電磁兼容性和堅固的機械性能
■ 免工具替換前端灰塵過濾網
■ 設備前端設置系統子診斷LED 燈，可提供對電源、硬盤、溫度和風扇的診斷功能
■ 硬盤采用6ES7288-1SR60-0AA0250GB SATA-HD 2.5" 或500GB SATA-HD 2.5"
■ 1GB DDR2 800 SDRAM（1x1 GB）或2GB DDR2 800 SDRAM（2x1 GB）內存
■ 設備提供的接口包括：
2個以太網（10/100/1000Mbit/s）
9個USB 2.0 接口，6個位于設備后端，2個位于設備前端，1個位于設備內部，內部的USB 接口可用來插軟件狗等需保密或防止誤操作的USB設備
2個PS/2 接口，1個COM 口，1個VGA接口
音頻輸入/輸出，麥克
■ 7個可擴展插槽包括：
4×PCI
1×PCIe×16（2代）
1×PCIe×8（1槽）
1×PCIe×1
■ 電源：100 … 240V AC，50 … 60Hz
