訂貨時，請指定電源電壓（線圈額定電壓）。
訂貨時，請指定電源電壓（線圈額定電壓）。
| 端子形狀 | 保護結構 | 極數 | 接點構成 | 線圈額定電壓 | 型號 |
|---|---|---|---|---|---|
|
印刷電路 板用端子 |

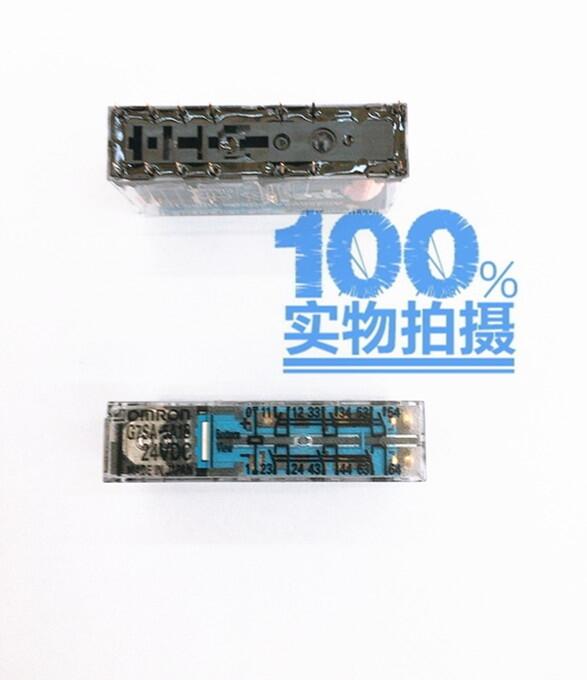

耐助焊劑型 | 4極 | 3a1b | DC12、18、21、24、48、110V | G7SA-3A1B |
| 2a2b | DC12、18、21、24、48、110V | G7SA-2A2B | |||
| 6極 | 5a1b | DC12、18、21、24、48、110V | G7SA-5A1B | ||
| 4a2b | DC12、18、21、24、48、110V | G7SA-4A2B | |||
| 3a3b | DC12、18、21、24、48、110V | G7SA-3A3B |
| 連接方式 | 端子結構 |
LED動作 指示燈 |
極數 |
線圈 額定 電壓 |
外觀 | 型號 |
|---|---|---|---|---|---|---|
| 表面連接 | Push-In Plus端子 | 有 | 4極 | DC24V |
 |
P7SA-10F-ND-PU DC24 |
| 6極 |
 |
P7SA-14F-ND-PU DC24 |
||||
| 帶螺釘?shù)亩俗? | 有 | 4極 |
 |
P7SA-10F-ND DC24 |
||
| 6極 |
 |
P7SA-14F-ND DC24 |
||||
| 無 | 4極 | - |
 |
P7SA-10F | ||
| 6極 |
 |
P7SA-14F | ||||
| 背面連接 | 印刷電路板用端子 | 無 | 4極 | - |
 |
P7SA-10P |
| 6極 |
 |
P7SA-14P |
| 間距 | 極數 | 顏色 | 型號*1*2 |
|---|---|---|---|
| 5.2mm | 2 |
紅色(RD) 藍色(BL) 黃色(YL) |
XW5S-P2.5-2□ |
| 3 | XW5S-P2.5-3□ | ||
| 4 | XW5S-P2.5-4□ | ||
| 5 | XW5S-P2.5-5□ |
注：在相鄰接點端子（底部）的交叉配線中使用。請?jiān)谕徊遄鶅?nèi)使用。
*1. 型號的□內為覆膜顏色的符號?！躅伾x擇：RD=紅色、BL=藍色、YL＝黃色 例. 外皮紅色時 XW5S-P2.5-10RD
*2. XW5S-P2.5-5□不能使用于P7SA-10F-ND-PU
| 種類 | 型號 | 最低訂貨數量(個) | |
|---|---|---|---|
| 支承導軌 | 1m | PFP-100N | 1 |
| 0.5m | PFP-50N | ||
| 終端板* | PFP-M | 10 | |
| 間隔板 | PFP-S | ||
* 支撐導軌安裝時，請使用終端板（PFP-M）。
