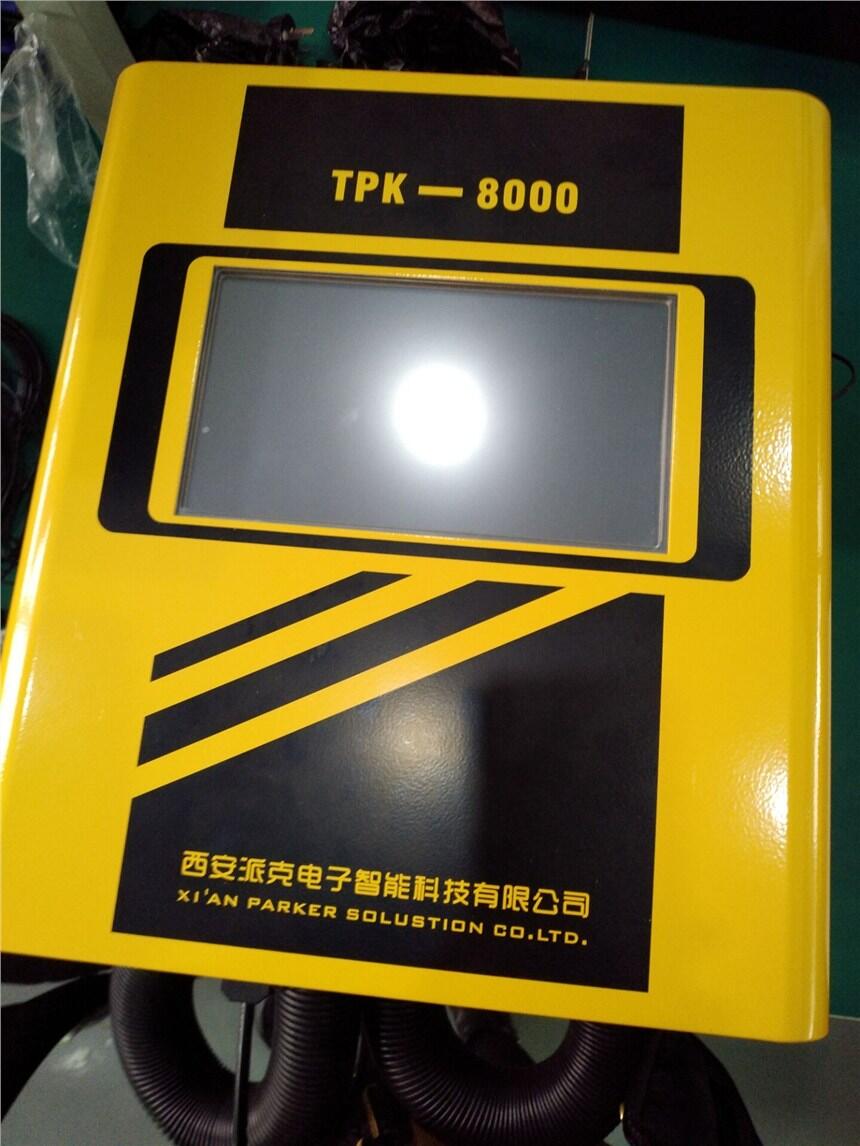

TPK-8000（區域控制單元）是西安派克電子智能科技有限公司研發的一款綜合性非常強大的數據采集設備，它集成了豐富的通訊接口，分布式的架構可以在特殊的環境應用下快速組網，內置標準的光釬、以太網接口，大大減少了人力施工成本，提高了工程進度。即插即用的信號采集回路，整體縮減了后期維護費用，提高了系統的使用效率。
TPK-8000有以下特點
1. 集成度高、體積小、便于安裝。
2. 豐富的數據采集功能。
3. 靈活多樣的網絡通訊功能。
4：強大的自檢測和診斷功能。
綜合管廊包含了污水倉、綜合倉、線纜倉、天燃qi倉，按照綜合管廊標準每200米為一個防火區（綜合管廊標準段）。根據設計院的設計要求，兩個相鄰的防火分區共用一臺區域控制單元TPK-8000區域控制單元，各倉功能如下：
?? 污水倉檢測及控制范圍
（1）含氧量、溫濕度、CH4、H2S數據采集
（2）進排風機、進排風閥、液位、水泵、照明、入侵紅外的控制
（3）IP電話、無線wifi功能
?? 綜合倉檢測及控制范圍
（1）含氧量、溫濕度、數據采集
（2）進排風機、進排風閥、液位、水泵、照明、入侵紅外的控制
（3）IP電話、無線wifi功能
?? 線纜倉檢測及控制范圍
（1）含氧量、溫濕度、數據采集
（2）進排風機、進排風閥、液位、水泵、照明、入侵紅外的控制
（3）IP電話、無線wifi功能
?? 燃qi倉檢測及控制范圍
（1）溫濕度、CH4、H2S數據采集
（2）進排風機、地塊氣源、液位、水泵、照明、入侵紅外的控制
（3）IP電話、無線wifi功能
|
序號 |
監 測 監控點 |
接入方式 |
監測監控 主要方式 |
數據接口 |
對應ACU機位置 |
備注 |
|
1 |
含氧量 |
4-20mA轉MODBUS |
ACU實時采集傳感器數據，本體顯示和記錄功能具備上限報警功能，報警信息可傳入調度中心。 |
RS-485 |
污水倉 綜合倉 線纜倉 |
二線制 |
|
2 |
溫濕度 |
4-20mA轉MODBUS |
ACU實時采集傳感器數據，本體顯示和記錄功能具備上限報警功能，報警信息可傳入調度中心。 |
RS-485 |
污水倉 綜合倉 線纜倉 燃qi倉 |
二線制 |
|
3 |
CH4 |
4-20mA轉MODBUS |
ACU實時采集傳感器數據，本體顯示和記錄功能具備上限報警功能，報警信息可傳入調度中心 |
RS-485 |
污水倉 燃qi倉 |
二線制 |
|
4 |
H2S |
4-20mA轉MODBUS |
ACU實時采集傳感器數據，本體顯示和記錄功能具備上限報警功能，報警信息可傳入調度中心 |
RS-485 |
污水倉 燃qi倉 |
二線制 |
|
5 |
進排風機 |
DI/DO |
ACU實時采狀態，控制啟停操作 |
無源干接點 |
污水倉 綜合倉 線纜倉 燃qi倉 |
二線制 |
|
6 |
進排風閥 |
DI/DO |
ACU實時采狀態，控制啟停操作 |
無源干接點 |
污水倉 綜合倉 線纜倉 燃qi倉 |
二線制 |
|
7
|
液位 |
DI |
ACU實時采浮球閥的狀態 |
無源干接點 |
污水倉 綜合倉 線纜倉 燃qi倉 |
二線制 |
|
8 |
水泵 |
DI/DO |
ACU實時采狀態，控制啟停操作 |
無源干接點 |
污水倉 綜合倉 線纜倉 燃qi倉 |
二線制 |
|
|
照明 |
DO |
ACU控制照明打開和關閉 |
無源干接點 |
污水倉 綜合倉 線纜倉 燃qi倉 |
二線制 |
|
9 |
紅外入侵 |
DI |
ACU實時檢測紅外入侵報警信號 |
無源干接點 |
污水倉 綜合倉 線纜倉 燃qi倉 |
二線制 |
|
10 |
IP電話 |
以太網 |
通話業務的傳輸 |
RJ45 |
污水倉 綜合倉 線纜倉 燃qi倉 |
網線 |
|
11 |
WIFI模塊 |
以太網 |
釋放WIFI信號 |
RJ45 |
污水倉 綜合倉 線纜倉 燃qi倉 |
網線 |
