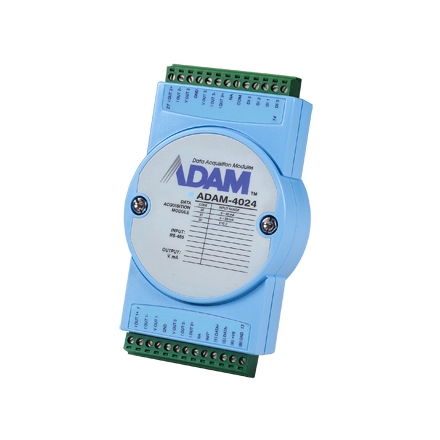

ADAM-4024提供了4路通用類型的模擬量輸出通道。它還帶有4路數字量輸入，用于一些集成的應用場合，如緊急鎖定輸出或用戶默認的觸發等。該模塊帶有光隔離器，可防止接地回路、電源沖擊對設備造成損害。您可以指定轉換速率和啟動電流
一：搜索，配置模塊
用戶可以通過光盤或者技術支持網站，安裝Adam/Apax .NET Utility測試軟件。
首先把模塊側面的撥碼開關撥到INIT 一邊，表明模塊在初始化的狀態下，可以修改模
塊的地址，波特率，協議，數據結構等參數，具體的修改過程如下截圖：
模塊初始化狀態，配置模塊的具體參數，每個通道可以單獨設置。
注意：ADAM-4024 模塊斷電重啟后，可以按照預先設定好的 Startup value 值輸出。
當 Emergancy value 有效時，當相應的 DI 端口高電平時，AO 端口按設定值輸出
二．測試過程 以 0 通道為例，上電后顯示的是模塊的起始值，這時，在 VOUT0+和 GND 之間可以量到 1.995V 電壓拖動滑塊可以，可以讓模塊輸出不同的電壓值。
在 DI0 和 COM 端接+24V 電壓，即 DI0 為高電平輸入，此時 AO 輸出為我們?cè)诔跏蓟?
狀態下設置的報警值即 7.998V，在 VOUT0 和 GND 之間可以量到 7.998V 電壓。
測試電流的過程跟電壓的過程一致，所以在此不再贅述。
注意：ADAM-4024 設計的時候，在電流模式下 AO+ 是短接的，AO-是獨立的。如果用戶
在應用的時候有一個公共端，則會導致輸出電流的值有問題。
一般工業系統為電流共負極，adam4024 為電流共正極。若將 adam4024 的電流輸出接 到這種系統上，則輸出值會不準確。如何從現象上判斷這種問題，如果通道 1、2 的電流單 獨接入為 10mA 與 20mA，同時接入都變成 15mA，則肯定可以判斷是電流共正極導致的。 您也可以用一個萬用表測量一下閥門接到模塊 iout-端的電位是否一致，如果一致，就表明 是共負極。 解決辦法可以在 AI 端采用不同的接線方法，避免 AO-端有公共端或者將 adam-4024 的 每個通道加隔離器 adam-3014。 三.指令測試 1.Modbus 指令測試 在英文說明書的附錄 G 部分有寄存器地址的說明，如下：
在 DI0 和 COM 端接+24V 電壓，即 DI0 為高電平輸入，此時 AO 輸出為我們?cè)诔跏蓟臓顟B(tài)
下設置的報警值即 7.998V，在 VOUT0 和 GND 之間可以量到 7.998V 電壓。
用第三方測試軟件可以得到以下截圖：
通過修改相應的值，可以再模塊的端口上測得相應的輸出
2.ASCII 研華協議測試
在英文說明書中，有詳細的指令說明，如下的指令表：
