簡介

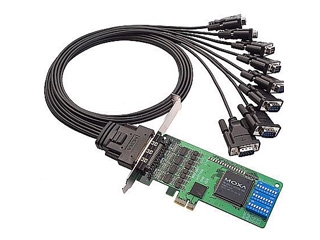

CP-118EL是一款聰明型PCI Express多串口卡，針對POS和ATM應用而設計，可以用于工業自動化制造系統和系統集成。CP-118EL可以兼容任何主流操作系統，它的8個RS-232/422/485串口均可支持高達921.6 Kbps的通信速率，并提供全調制解調器控制信號，確保與外圍串口設備的兼容性。此外，由于該卡片使用的是PCI Express x1插槽，從而適用于任何類型的PCI Express插槽.
特點
PCI Express x1
串口通信速率可達921.6 Kbps
芯片內建128字節的FIFO以及芯片內建H/W，S/W流控功能
適用于多種RS-232/422/485接口的電纜/連接盒
針對Mini型計算機的低擋板設計
驅動支持Windows 2003/XP/2000，Linux，Unix
板載15 KV ESD保護
規格
硬件
連接器
VHDCI 68
通信控制器
MU860 (兼容16C550C)
接口
總線接口
PCI Express×1
端口數量
8
大板卡數量
4（僅需1個IRQ）
信號
RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422：TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
4線RS-485：TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
2線RS-485：Data+(B), Data-(A), GND
性能
波特率
50 bps - 921.6 Kbps
配置
數據位
5, 6, 7, 8
停止位
1, 1.5, 2
I/O 地址/IRQ
BIOS分配
奇偶校驗
None, Even, Odd, Space, Mark
流量控制
RTS/CTS, XON/XOFF
電源和工作環境
電源要求
860 mA (3.3V)
操作溫度
0 ~ 55℃
操作濕度
5 - 95% RH
儲存溫度
-20 ~ 85℃ (-4 ~ 185℉）
突波保護
內建15 KV ESD突波保護
安規認證
EN55022 Class B, EN 55024, EN6100-3-2, EN61000-3-3, FCC Part 15 Class B
保修期
5年
