簡介

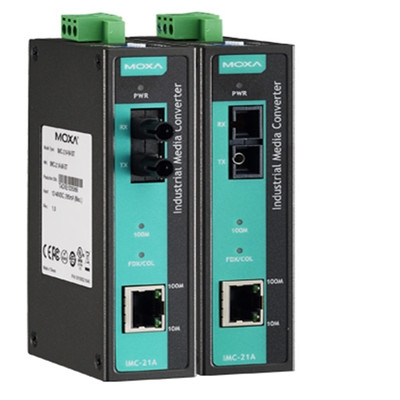

IMC-21A系列是一款入門工業級10/10 0Ba s eT( X )轉100BaseFX光電轉換器。它們都是為了在惡劣的環境下穩定、可靠的操作而特別設計的。IMC-21A能夠在-40 ~ 75 °C溫度下可靠的工作，堅固的外殼設計能夠經受住惡劣環境的考驗。IMC-21A轉換器能方便的安裝在導軌或機柜中。
特點
支持多�；騿文＃琒C或ST光纖接口
Link Fault Pass-Through (LFP)
-40 ~ 75 °C工作溫度 (T型號)
可通過DIP開關來選擇FDX/HDX/10/100/Auto/Force
技術參數
標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3x適用于流控
接口
RJ45端口：10/100BaseT(X)
光口：100BaseFX (SC/ST接頭)
LED指示燈：Power，10/100M (TP端口)，100M (光口)，F(xiàn)DX/COL (光口)
DIP開關：TP端口10/100M，半/全雙工模式，強制/自動模式; 光口半/全雙工模式，Link Fault Pass-Through (LFP)
光纖
機械特性
外殼：Metal，IP30防護等級
尺寸：30 x 125 x 79 mm (1.19 x 4.92 x 3.11 in)
重量：170 g
安裝方式：導軌安裝
工作環境
工作溫度：
標準型號：-10 ~ 60 °C (14 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 75 °C (-40 ~ 167 °F)
相對濕度：5 ~ 95% RH（無凝露）
電源需求
輸入電壓：12 ~ 48 VDC
輸入電流：
265 mA @ 12 VDC,
135 mA @ 24 VDC,
75 mA @ 48 VDC
連接方式：可插拔的3口接線端子
過載電流：1.1 A
反接保護：提供
安規認證
Safety：UL 60950-1
EMC：CE，F(xiàn)CC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 2,
EN 61000-4-4 (EFT) Level 2,
EN 61000-4-5 (Surge) Level 2,
EN 61000-4-6 (CS) Level 2
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
MTBF（平均無故障時間）
時間：353,000 hrs
數據庫：MIL-HDBK-217F，GB 25 °C
保修
保修期：5年
