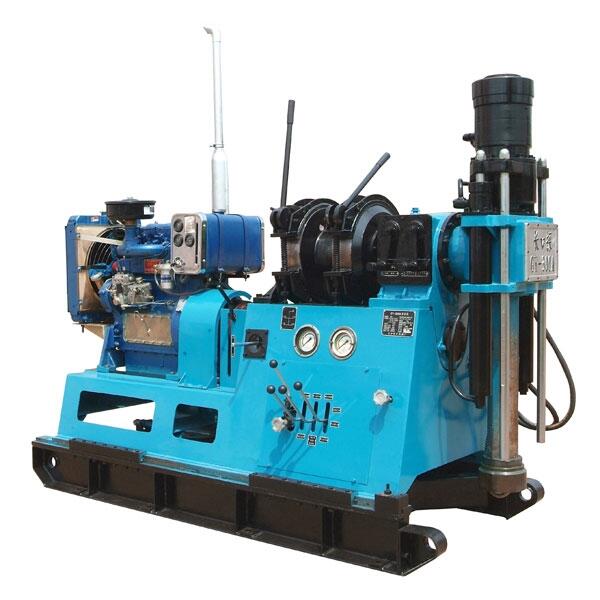

GY-300A型鉆機
GY-300A型鉆機是一種中淺孔巖心鉆機，它不僅適用于以合金、金剛石為主進行大、小口徑的巖芯鉆探，而且還可用于工程地質勘察以及建筑工程、水電工程、公路、鐵路、港口等領域的工程施工。
鉆機具有以下特點：
1、鉆機具有較多（8檔）的轉速級數和合理的轉速范圍。
2、低轉速，大扭矩，使用范圍廣，除可以進行高速鉆進外，還可進行低速大口徑鉆進。
3、具有兩檔反轉速度，處理孔內事故時勞動強度不大，且安全。
4、鉆機的裝機功率大，可選配柴油機或電動機。
5、鉆機的結構先進，布局合理，操縱靈活可靠，便于維護、保養和修理。
6、鉆機體積小，重量輕，可拆性好。
7、鉆機立軸的給進行程長達600mm，有利于提高鉆進效率，減少卡鉆等事故的發生。
8、移車平穩，固定簡單可靠，高速鉆進穩定性好，讓開孔口距離大。
9、鉆壓表采用充油防震結構，鉆壓值刻度簡單、指示準確，儀表使用壽命長。
10、鉆機卡盤采用液壓柱銷式，夾緊可靠，不傷主動鉆桿。
二、主要性能參數
|
1、鉆進能力 |
||||||
|
巖心鉆進 |
||||||
|
鉆桿類別 |
鉆桿規格 |
鉆進深度 |
||||
|
國產鉆桿 |
內加厚式鉆桿 |
42毫米鉆桿 |
480米 |
|||
|
50毫米鉆桿 |
350米 |
|||||
|
60毫米鉆桿 |
250米 |
|||||
|
繩索取心鉆桿 |
55.5毫米鉆桿 |
400米 |
||||
|
71毫米鉆桿 |
290米 |
|||||
|
89毫米鉆桿 |
230米 |
|||||
|
DCDMA（金剛石巖心鉆機制造商協會）鉆桿 |
繩索取心鉆桿 |
BQ鉆桿 |
440米 |
|||
|
NQ鉆桿 |
290米 |
|||||
|
HQ鉆桿 |
195米 |
|||||
|
PQ鉆桿 |
135米 |
|||||
|
2、鉆孔角度 |
0°～360° |
|||||
|
3、動力機 |
型號 |
功率 |
轉速 |
重量 |
||
|
（1）電動機 |
Y180L-4 |
22KW |
1470 r/min |
190kg |
||
|
（2）柴油機 |
4L68 |
24KW |
1500 r/min |
215kg |
||
|
4、回轉器 |
||||||
|
型式：雙油缸液壓給進機械回轉式 |
||||||
|
立軸通孔直徑 |
φ80mm |
|||||
|
立軸轉速：轉/分 |
||||||
|
正轉（r/min） |
58 101 160 221 234 406 640 885 |
|||||
|
反轉（r/min） |
46 183 |
|||||
|
立軸最大扭矩 |
3000N·m |
|||||
|
立軸行程 |
600mm |
|||||
|
立軸最大起重力 |
60KN |
|||||
|
立軸最大加壓力 |
45KN |
|||||
|
5、卷揚機 |
||||||
|
型式：行星齒輪傳動 |
||||||
|
鋼絲繩直徑 |
φ14mm |
|||||
|
卷筒鋼絲繩容量 |
45m（五層） |
|||||
|
單繩最大提升力 |
30KN |
|||||
|
鋼絲繩提升速度 |
||||||
|
卷筒線速度(m/s) （第二層） |
0.45 0.785 1.24 1.71 |
|||||
|
6、離合器 |
||||||
|
型式：干式雙片彈簧壓緊摩擦離合器（常閉式） |
||||||
|
7、液壓系統 |
||||||
|
（1）系統壓力 |
||||||
|
額定壓力 |
8Mpa |
|||||
|
最高壓力 |
10Mpa |
|||||
|
（2）油泵 |
||||||
|
型式:齒輪油泵(CB-E25) |
||||||
|
排量 |
25mL/r |
|||||
|
額定轉速 |
1500r/min |
|||||
|
額定壓力 |
16Mpa |
|||||
|
最大壓力 |
20Mpa |
|||||
|
8、機架 |
||||||
|
型式：滑撬式（帶滑動底座） |
||||||
|
鉆機移動行程 |
460mm |
|||||
|
讓開孔口距離 |
260mm |
|||||
|
9、鉆機外形尺寸（長×寬×高） |
2510×950×1820mm |
|||||
|
10、鉆機重量（不包括動力機） |
約1300kg |
|||||
