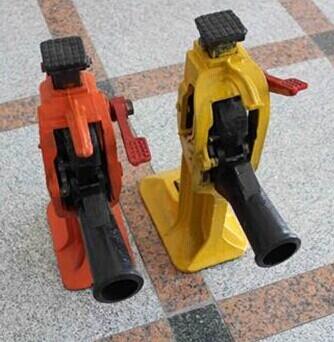

20T齒條起道機
產品特性：
起道機采用棘條雙向機構，并備裝急降裝置，安全可靠，在任何角度都可以操作。主要零件是用高強度合金鋼鍛壓而成，經熱處理后特別耐用，機殼是采用優質碳素鋼精密鑄造。整機重量輕便於攜帶。該機經鐵道部產品質量監督檢驗中心鑒定。
技術規格：
1、最大起道力： 196KN
2、鉤腳最大起道力： 98KN
3、定位最低高度： ≦60mm
4、最大升程量： ≧270mm
5、凈量： 28kg
6、外形尺寸： 455×200×530mm
本起道機主要用于鐵道線路的維修，鋼軌及道岔找平，填掏道碴，更換枕木等作業，是基建維修線路的工具之一，該機也可用于垂直頂開起重其它載荷，如：橋梁、機械等20噸以下的笨重物件。本機結構簡單，起道（重）可靠快捷，維修、保養方便。并具有慢降和速降機構，使用時可根據需要選擇慢降和速降操作。
20T型起道機嚴格按鐵道部工務標準生產，起道機鑄件系優質鋼鑄造，鍛件均采用優質合金鋼，并經熱處理，并逐臺進行超負荷試驗，檢驗合格后出廠。
起道機（齒條千斤頂）適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。
齒條起道機的工作原理：
起道機是手動式起重工具種類之一，結構緊湊，合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。
技術規格：
最大頂舉力：20T
最大鉤舉力：15T
起重高度≥250mm
鉤面原始高度：50mm
搖桿往復一次升程：16mm
杠桿（撬棍）長度：1.5m
機重：<30Kg
外 形 尺 寸： （長 ×寬 ×高）454 × 180 × 530mm
齒條式起道機的使用方法及注意事項：
1、起重前必須檢查各部件是否正常。
2、使用時應將機座放平，避免歪斜，嚴禁超載使用，如重物超重可多機并用。
3、上升：抬起搖桿，將在下方的升降機手拉至水平位置，將杠桿插入搖桿孔內作上下往復運動，重物即漸漸上升。搖桿上抬或下按能聽見棘爪與齒條接觸的咯嗒聲音以示正常。（下降時同）
4、下降：抬起搖桿，將升降板手下回復原來位置，上下往復扳動搖桿，重物即漸漸下降。
5、急速下降：升降扳手在下降時的位置，用母指將起重扳柄部用力下按，抬起搖桿，齒條即急速降落。急速降落不得隨意使用，只作空載時快速下降。
齒條式起道機規格參數：
最大頂舉量 最大鉤舉量 起重高度 頂高 爪最低高度 重量 腳鉤高 外形尺寸長*寬*高
5噸 2.5噸 160mm 345mm 36mm 17KG 43mm 191*130*384
10噸 5噸 180mm 410mm 48mm 24KG 45mm 230*154*418
15噸 7.5噸 280mm 580mm 60mm 37KG 60mm 260*135*590
20噸 10噸 350mm 680mm 75mm 43KG 75mm 280*140*630
