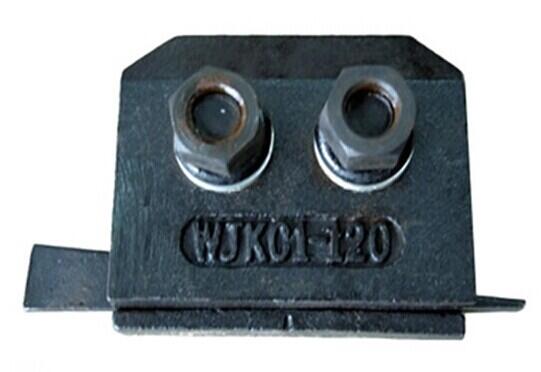

大噸位焊接型壓軌器-LHC1(WJKC1)型的詳細描述：
一、LHC1型壓軌器的特性：
1、LHC1型壓軌器主要用于鋼吊車梁上帶水平導向輪軌道的固定及大噸位軟鉤吊車軌道的固定。
2、不需要在吊車梁上打孔，直接焊接在吊車梁上翼緣板上。
3、LHC1型壓軌器承受水平導向輪作用下的最大側向力為135KN。
二、LHC1型壓軌器選用注意事項：
帶水平導向輪吊車軌道底要全長鋪設工程用復合橡膠墊板，不帶水平導向輪的可不鋪設。
三、LHC1型壓軌器的安裝：
1、底座，可利用底座表面的三條刻槽及壓軌器中心位置定位，其位置對吊車梁中心線允許偏差±1.00mm；
2、T型螺栓，并向鋼軌方向推移就位；
3、調整板，并使有刻槽的面朝上；
4、依次安裝壓板、墊圈、彈簧墊圈和螺母；
5、打動楔型調整板，調整壓軌器在垂直與鋼軌方向的位置，當壓板與鋼軌下翼緣板緊密壓緊后，再擰緊螺母。螺栓擰緊力矩LHC1為256N.m。
6、為減少焊縫應力可采取對稱焊、逆向焊、跳焊等措施；
7、設計和施工時應考慮固定底座板對吊車梁撓度變化的影響。
