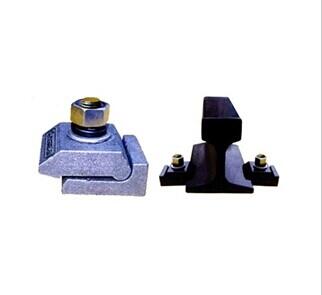

CGWK型軌道固定件
LHWK(CGWK)
一、LHWK型及LHSWK型的特性：
1、LHWK型壓軌器，主要適用于吊車梁上翼緣板寬度≤320mm，吊車鋼軌之固定；
2、LHSWK型壓軌器，主要適用于吊車梁上翼緣板寬度≤250mm，吊車鋼軌之固定；
3、LHWK型及LHSWK型壓軌器底座板采用兩面?zhèn)群富蛉鎳概c鋼吊車梁上翼緣板焊接，可保證吊車橫向水平力平穩均勻地傳給吊車梁，并避免了吊車梁上翼緣板大量開孔的缺陷；
4、LHWK及LHSWK底座板距軌道底邊1mm，對限制軌道左右位移起到良好作用；
5、LHWK及LHSWK型壓軌器整體采用低合金高強度鋼制作，螺栓采用8.8級高強螺栓，LHWK型擰緊力矩為220N.m，承受作用于每個輪壓處的最大側向力為65KN。LHSWK型擰緊力矩為128N.m，承受作用于每個輪壓處的最大側向力為45KN；
二、LHWK型及LHSWK型的安裝：
1、安裝前首先按設計要求校直軌道；
2、底座板定位。沿吊車軌道方向按間距500mm布置底座，垂直方向螺栓中心距軌道中心值a定位（參見表WK及SWK安裝尺寸）；
3、焊接底座板；
4、按以下順序組裝壓軌器螺栓就位→上蓋板→平墊圈→彈簧墊圈→螺母→緊固；
CGWK型壓軌器適用范圍：
1、吊車起重量：5t-350t軟鉤吊車，5t-30鉗式吊車，各種硬取材磁力吊車；
2、吊車工作制級別：中級、重級、特重級；
3、吊車軌道型號：TG24 TG38 TG43 TG50 TG60 QU70 QU80 QU100 QU120；
4、吊車梁結構形式：WJKT主要用于鋼吊車梁軌道的固定，也可用于舊混凝土吊車梁的改造和地面運輸設備的軌道改造；
5、稍加改動后，還可用于帶水平導向輪吊車或軌道下鋪設彈性墊板的吊車梁地面運輸設備的特殊要求。
CGWK型壓軌器材質說明：
1、半鑄鋼：上蓋為球墨鑄鐵、底座為鑄鋼
2：全鑄鋼、上蓋和底座均為鑄鋼
CGWK型軌道固定件適用于吊車梁上翼緣寬≤250mm，軌道底寬≤132mm的吊車軌道固定。根據吊車軌道型號選用相應的軌道固定件，詳細安裝參數參照國家建筑標準設計05G525圖集。
