永磁操動機構控制器是永磁機構真空斷路器的核心控制單元，用以采集信號和執行控制命令，采用按鈕和遙控裝置進行斷路器的分、合閘。具有防跳閘、三次重合、欠壓保護、過流、速斷、延時速斷等功能，并且可以智能識別，有效躲避合閘涌流。本控制器采用微控制器技術，具有高精確度、高穩定性、抗干擾能力強、內部功耗小、安全系數高的特點。適用于輻射型供電及環網供電系統，可檢測線路瞬時性故障和永久故障。并可消除瞬時故障對線路的影響，隔離永久故障段，避免長時間的大面積停電，自動恢復非故障區段電網供電，從而經濟適用的實現配電網自動化。
主要特點:
1、集成了電容充電功能，不需要另配電容充電模塊，配電容就可直接使用。
2、如果使用兩個電容器，分別為合、分閘線圈提供操作電源，可以可靠驅動永磁機構，實現快速合、分，或者重合閘功能。
3、體積小，操作電壓范圍寬DC100~~~380，最大驅動電流可達DC80或者160A，可滿足當前各種永磁機構的控制?？梢詾?~~10萬uF儲能電容穩壓充電。無觸點、智能化控制，定值參數全部可以通過485總線設定。
4、可以分別對合、分的最低啟動電壓值設定（具有失壓分閘功能的，在掉電的情況下，進行無條件分閘）。
5、設有一組常閉檢測口，可以根據需求，實現手車閉鎖或者其他邏輯功能，并預留一組給用戶自行設定。
6、合分閘位置檢測可以使用輔助觸點，也可使用接近開關。
7、合分閘操作可以使用本地按鈕，也可以使用交直流127~~~220V有源遠程線控。
8、控制器的狀態可以通過本地指示燈顯示、觸點輸出顯示、與485總線讀取。
一、用途

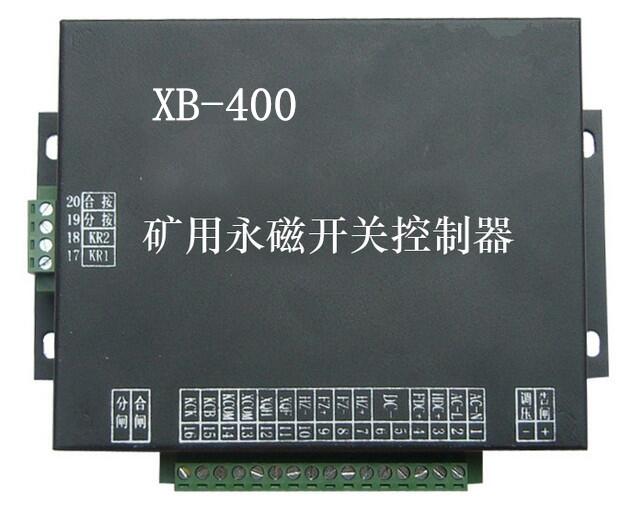

XB400永磁開關控制器，是專門針對純交流輸入使用的各種永磁真空斷路器而設計
的，它內部集成了電容充電功能、失壓脫扣功能、電容放電等功能。
二、型號說明
XB400－MD 單電容、單線圈。XB400－MS 單電容、雙線圈。
XB400－CD 雙電容、單線圈，可實現快速合、分閘或重合閘功能。
XB400－CS 雙電容、雙線圈，可實現快速合、分閘或重合閘功能。
三、主要特點
1、智能一體化設計，集成了電容充電功能、失壓脫扣功能、電容放電功能、遠程和本地按鈕控制。外部只需配儲能電容，就可以正常工作了，簡化了二次線路設計。
2、可以使用兩個電容器（根據機構的耗能選配），分別為合、分閘線圈提供操作電?？梢钥煽框?qū)動永磁機構，實現快速合、分閘功能，或重合閘功能。
3、輸入電壓工作范圍寬，AC60V-150V 或AC135V-250V 可正常工作。可以為1～10萬μF儲能電容充電，提供一個DC100～380V 的機構操作電源。
4、輸入輸出無觸點，體積小，安裝簡單操作方便。新版XB450完全兼容原控制器。
5、合、分閘智能模糊控制，取消了位置檢測，簡化了控制過程。
XB400永磁開關控制器，是專門針對純交流輸入使用的各種永磁真空斷路器而設計的，它內部集成了電容充電功能、失壓脫扣
功能、電容放電等功能。
1、智能一體化設計，集成了電容充電功能、失壓脫扣功能、電容放電功能、遠程和本地按鈕控制。外部只需配儲能電容，就
可以正常工作了，簡化了二次線路設計。
2、可以使用兩個電容器（根據機構的耗能選配），分別為合、分閘線圈提供操作電源?？梢钥煽框?qū)動永磁機構，實現快速合、
分閘功能，或重合閘功能。
3、輸入電壓工作范圍寬，AC60V-150V 或AC135V-250V 可正常工作。可以為1～10萬μF儲能電容充電，提供一個DC100～380V
的機構操作電源。
4、輸入輸出無觸點，體積小，安裝簡單操作方便。新版XB450 完全兼容原控制器。
5、合、分閘智能模糊控制，取消了位置檢測，簡化了控制過程。
